橋梁の漏水対策とは



橋梁の漏水対策とは、床版や伸縮装置、目地部などから発生する雨水・浸入水を適切に受け、導水・排水することで、構造物の劣化や第三者被害を防止する対策のことです。

橋梁では、漏水を放置すると以下のような問題が発生します。



漏水放置による問題

• 鋼構造物や支承部の腐食・劣化
• コンクリートの剥落やひび割れの進行
• つららの発生や落下物による第三者被害
• 高架下施設や植栽への漏水によるクレーム発生



橋梁の漏水対策には、原因や発生箇所に応じていくつかの考え方があります。



橋梁の漏水対策方法

• 止水・注入による対策：漏水経路を塞ぐ方法
• 表面処理による対策：シール材等で簡易的に対応
• 集水・排水による対策：漏水を受けて安全な位置へ導水



特に近年は、橋梁の高齢化に伴い、漏水が原因となる損傷や維持管理コストの増大が大きな課題となっています。そのため、漏水を「止める」だけでなく、「確実に受けて安全な位置まで導水する」漏水対策工の重要性が高まっています。

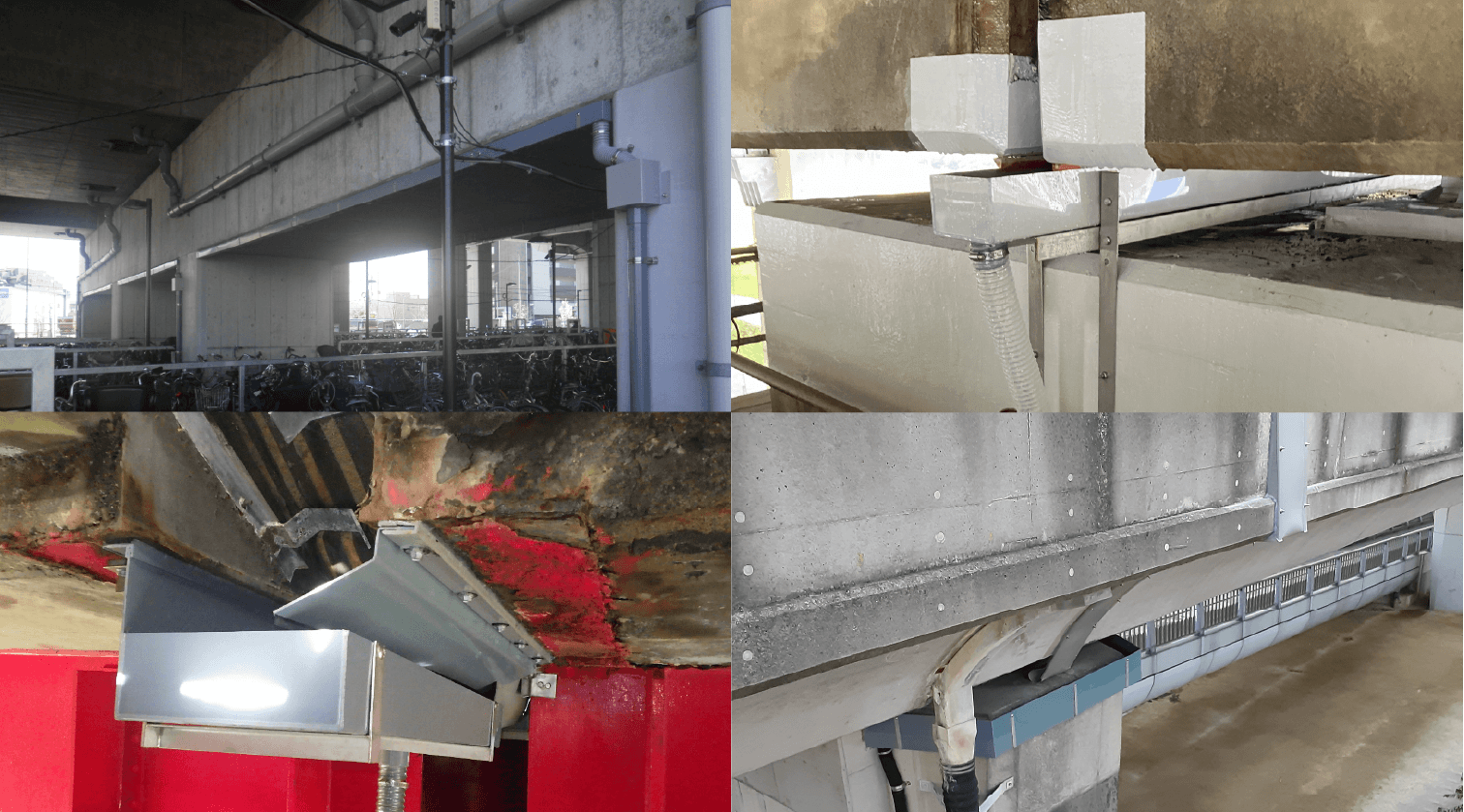

本コラムでは、後編として、実際の橋梁・高架橋・跨線橋で行った、排水（ドレン）による漏水対策工事の施工事例6つをご紹介します。



▼前編はこちら

【導水工】橋梁漏水対策工事の事例まとめ（前編）







事例１：つくばエクスプレス（埼玉県）

場所：埼玉県



現場の課題

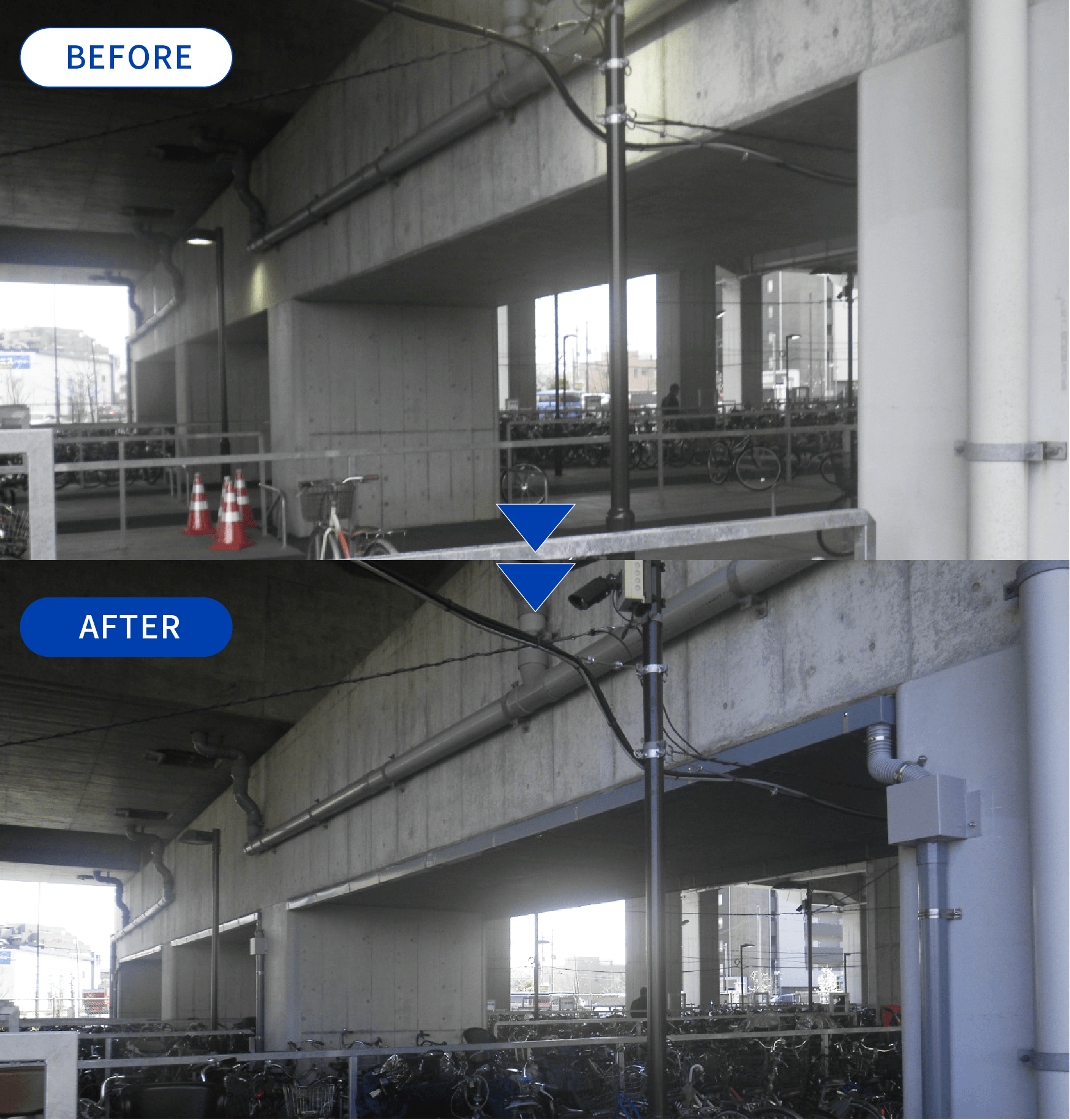

高架橋の梁から漏水が発生し、高架下の駐輪場に停めてある自転車へ水がかかっていました。利用者への影響が懸念され、早急な対策が求められていました。



工事内容

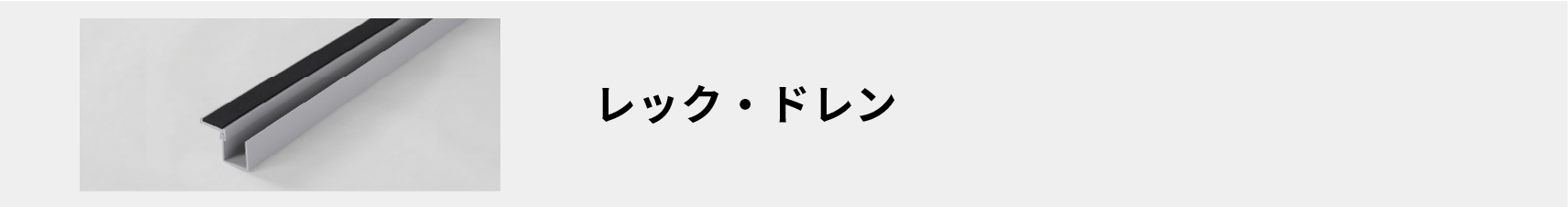

高架橋桁部の漏水をレック・ドレンで受け、集水桝に導水。そこから排水管および排水ホースを用いて、駐輪スペースに影響のない位置まで排水する構造としました。



改善結果

梁部に導水樋を設置し、適切な位置へ排水することで、自転車への漏水被害を防止。高架下利用者が安心して使用できる環境を確保しました。







事例2：国道8号線 高新大橋（石川県）

場所：石川県



現場の課題

フランジ面に既設金具があり、通常のレック・ドレンとドレイナーの組合せでは主桁間を通すことができず、漏水処理方法の再検討が必要でした。



工事内容

橋梁伸縮装置下の漏水対策として、主桁間にPVエラストマーを設置して漏水を受水。その水を主桁を挟んで両側のレック・ドレンへ流す構造としました。



改善結果

既設金具を避けながら導水経路を確保し、伸縮装置からの漏水を確実に処理できるようになりました。







事例3：関越自動車道 中子高架橋耐震補強工事（新潟県）

場所：新潟県南魚沼郡湯沢町



現場の課題

ピア部の漏水対策が必要でしたが、取付スペースが狭く、桁へのボルト固定ができない制約があり、材料選定と施工方法の工夫が求められていました。



工事内容

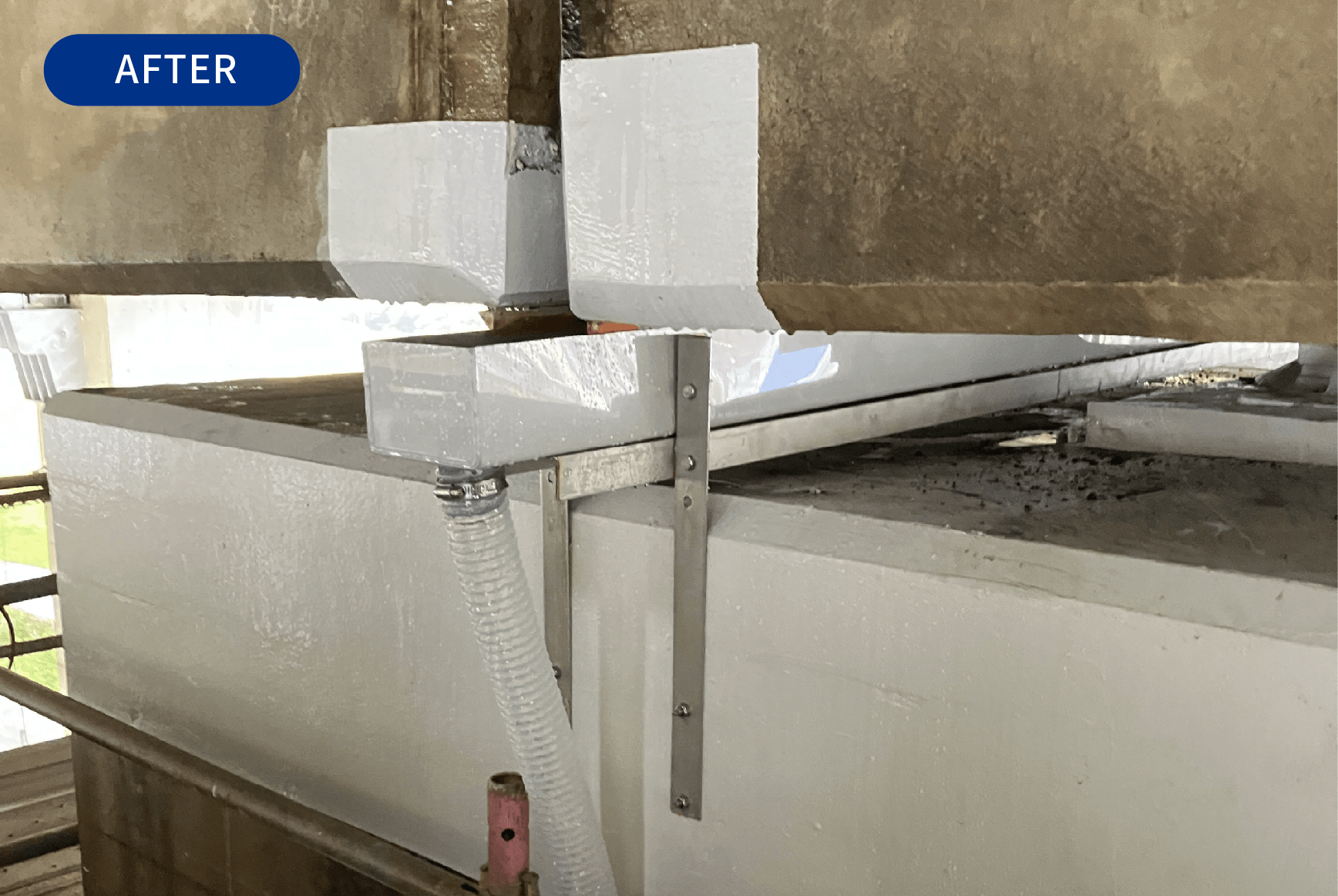

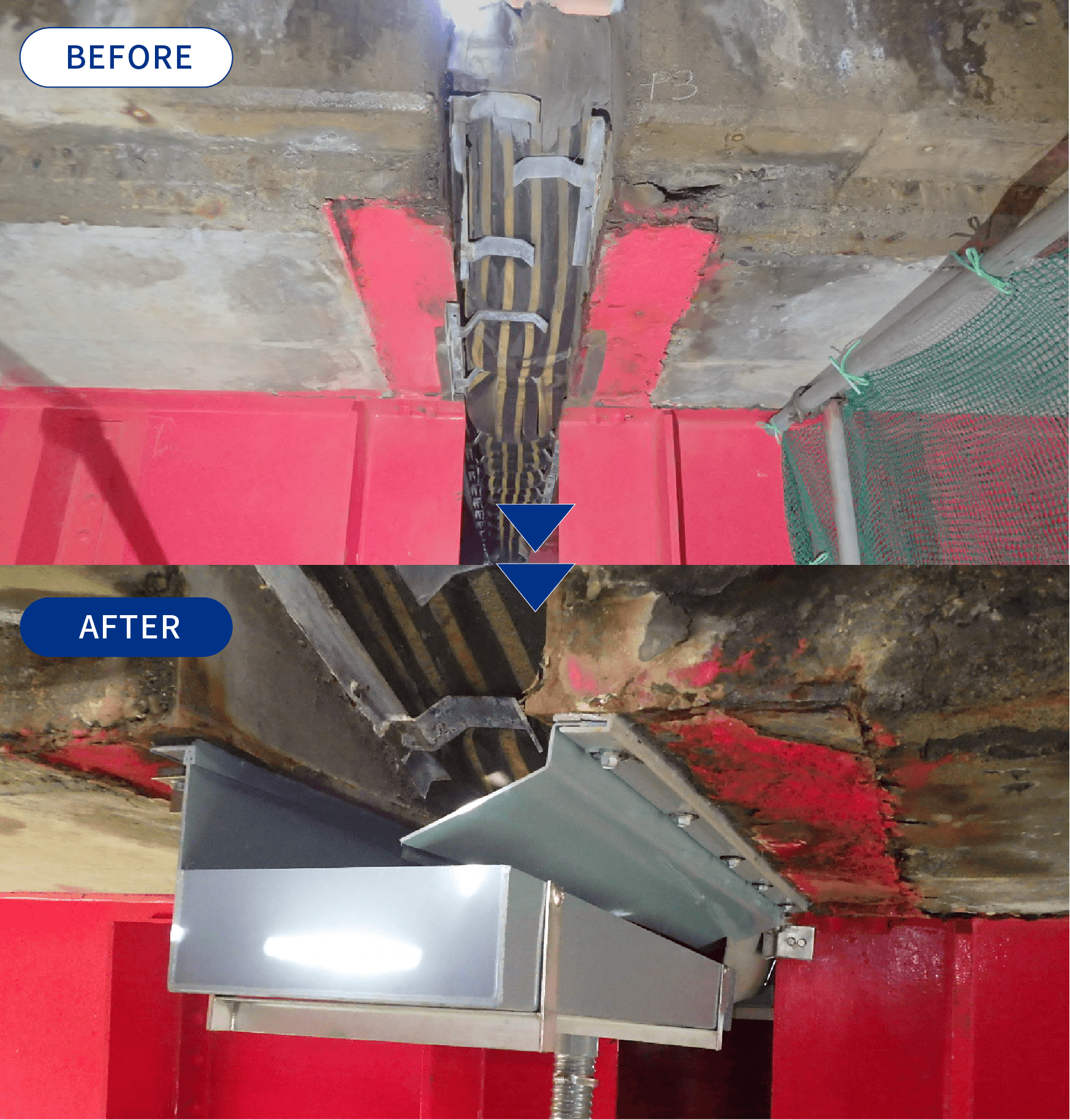

伸縮装置からの漏水対策として、現場調査および設計部による工法提案を実施。鋼材をコンクリート橋台にアンカー固定し、その鋼材を利用して導水設備（箱樋）を設置しました。

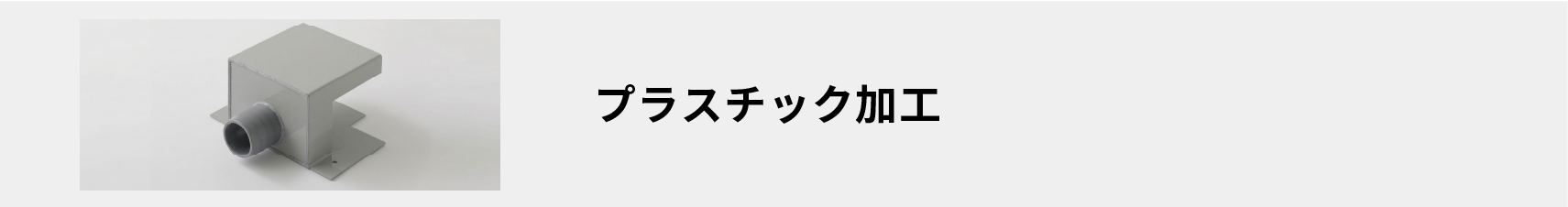

なお、本箱樋は「サイドドレン＋レックドレン＋プラスチック加工」を組み合わせた応用事例であり、現場条件に合わせて機能を最適化したものです。



改善結果

現場条件に適した工法により、狭隘部でも確実な漏水対策を実現。橋梁部材への影響を低減するとともに、応用技術の活用により施工性・耐久性の向上にも寄与しました。
また、箱樋の設置により橋脚を乾燥状態に保つことが可能となり、補強工事を実施できる環境を確保しました。











事例4：JR北陸本線跨道橋（滋賀県）

場所：滋賀県長浜市



現場の課題

既設の鋼製排水樋が腐食する恐れがあり、耐久性に不安がありました。また、現場条件に適合した形状が求められました。



工事内容

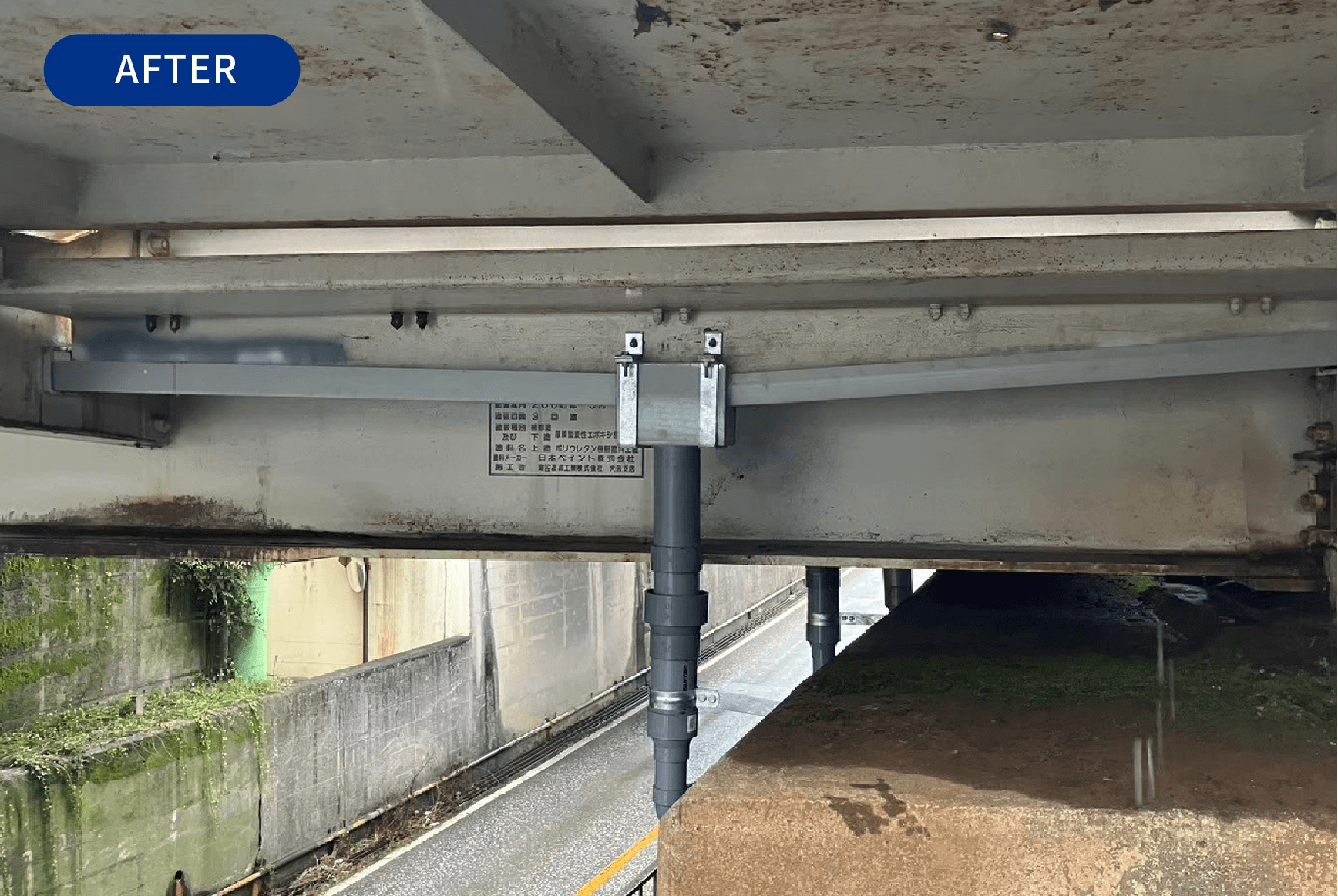

JR北陸本線の跨道橋において、腐食した鋼製排水樋を撤去し、塩ビ製排水樋へ更新。調査・設計協力を行い、現場に合わせて製作・施工指導を行いました。
なお、本排水樋は「サイドドレン＋レックドレン＋プラスチック加工」を組み合わせた応用事例であり、現場条件に応じて形状および機能を最適化したものです。



改善結果

耐腐食性に優れた排水樋へ更新したことで、長期的な耐久性が向上し、維持管理負担の軽減につながりました。加えて、応用技術の活用により、現場適合性および施工性の向上も実現しました。











事例5：相生陸橋（埼玉県）

場所：埼玉県越谷市



現場の課題

高欄目地部から雨天時に水が噴き出し、陸橋下の民家へ水がかかる問題が発生していました。詳細調査が困難な現場条件でした。



工事内容

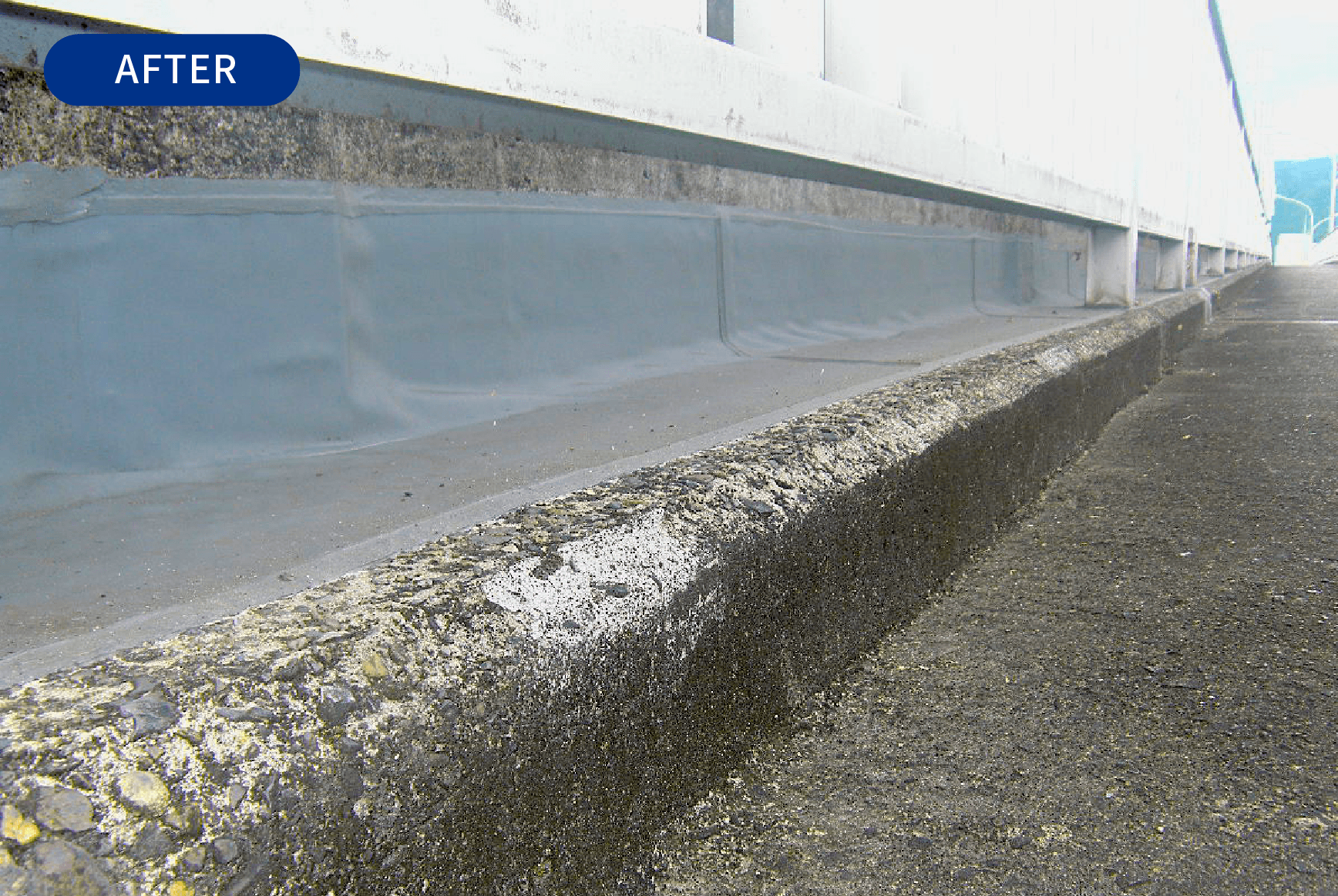

目地部からの漏水をエラスト・ドレンで導水し、サイドドレンへ集約。さらにホースで適切な排水箇所へ導きました。現地加工を行いながら設置しました。



改善結果

漏水を適正な位置へ導水することで、民家への水の飛散を防止し、周辺環境への影響を解消しました。









事例6：巻向跨線橋（奈良県）

場所：奈良県桜井市



現場の課題

跨線橋と橋側歩道橋の間の遊間から雨水等が高架下へ落下し、通行者や周辺環境への影響が懸念されていました。



工事内容

遊間を跨ぐようにシールドレンを設置し、隙間からの漏水を塞ぐ対策を実施しました。



改善結果

雨水等の落下を防止し、高架下の安全性を向上させました。







橋梁漏水対策用の漏水防止材や施工はお任せください

弊社は長年にわたり、橋梁をはじめとする構造物の漏水対策において豊富な実績と専門技術を培ってまいりました。

スプリングラインからの漏水や天頂部のクラックなど、現場に合わせた柔軟な漏水防止材のご提供が可能です。



重要インフラでの施工実績も多数あり、氷柱形成防止や排水経路の明確化、メンテナンス負担軽減など、効果的な解決策をご提案します。安全性向上と維持管理効率化に貢献します。



お客様のご要望に添った最適な漏水対策部材は、ぜひ弊社にお任せください。
