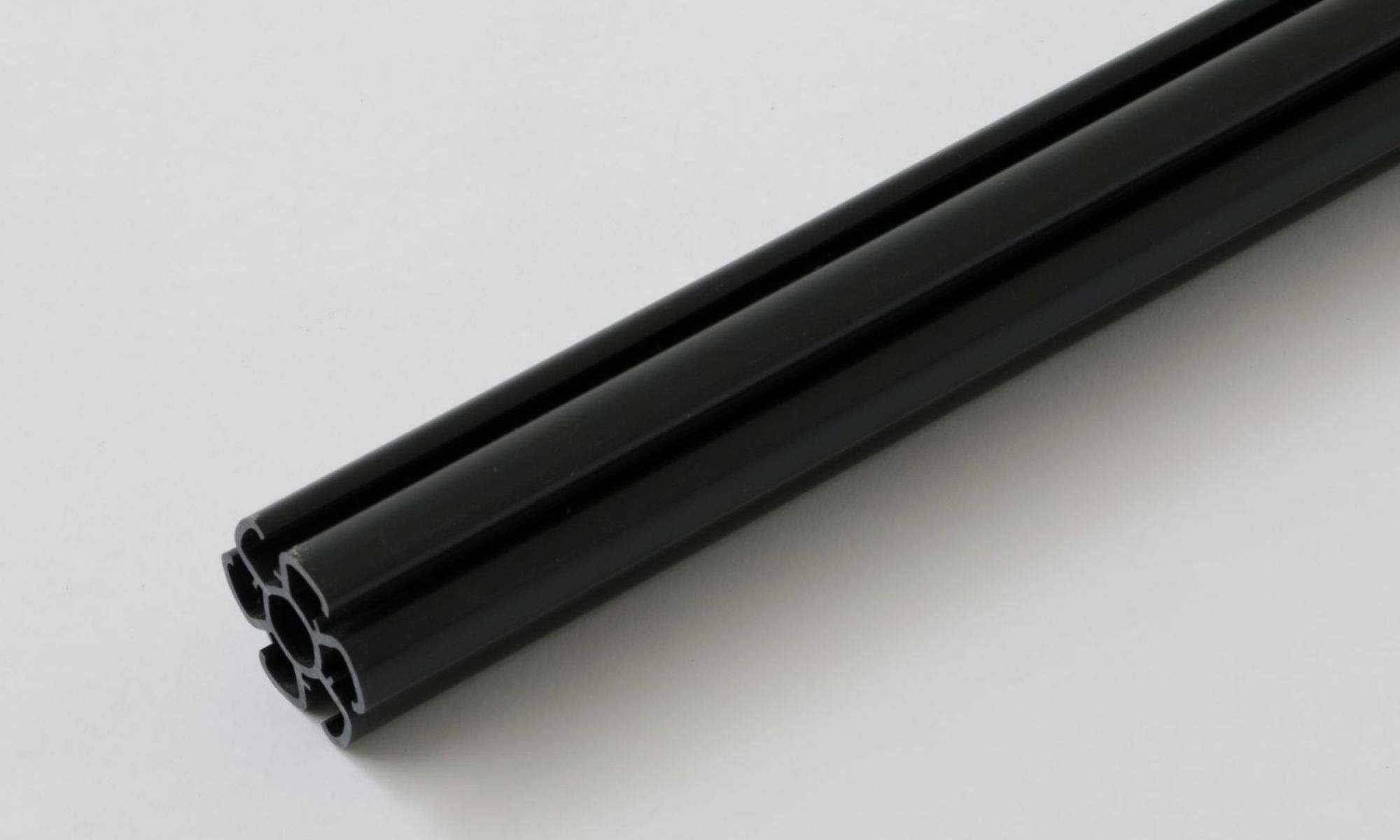

• 集水ボーリング管

ミズデルン

MIZUDERUN

地中の水を確実に処理する、多方向集水ドレン

ミズデルンは、全周スリットと全面排水路を備えた高性能の集排水ドレンです。あらゆる方向から効率よく集水でき、目詰まりしにくい構造で長期的に安定した排水を実現します。既存の塩ビ管とも接続でき、幅広い現場で柔軟に活用できます。

  • 集水ボーリング管

ミズデルン

特徴

01全周スリットで優れた集水性能

スリット状の集水口を全周に備えており、あらゆる方向から効率よく水を取り込みます。広範囲の集水に適した構造です。

02スムーズな通水を生む排水構造

竹束のように水の流れを導く方向性があり、わずかな不陸でも水がスムーズに流れます。効率的な排水を実現します。

03目詰まりしにくい全面排水路デザイン

排水路が全面に設けられているため、土砂による目詰まりが起きにくく、安定した集排水性能を長期間維持できます。

04VP40と接続できる優れた施工性

VP40などの塩ビ管と接続でき、既存配管との組み合わせ施工にも対応可能です。現場での施工性が高く、使いやすい設計です。

仕様

勾配 流量 Q(ℓ/min) 流速V(m/sec)
31.16 0.46
44.16 0.65
54.33 0.79
62.66 0.92
10° 70.33 1.03

φ50型

施工例

01断面

02平面

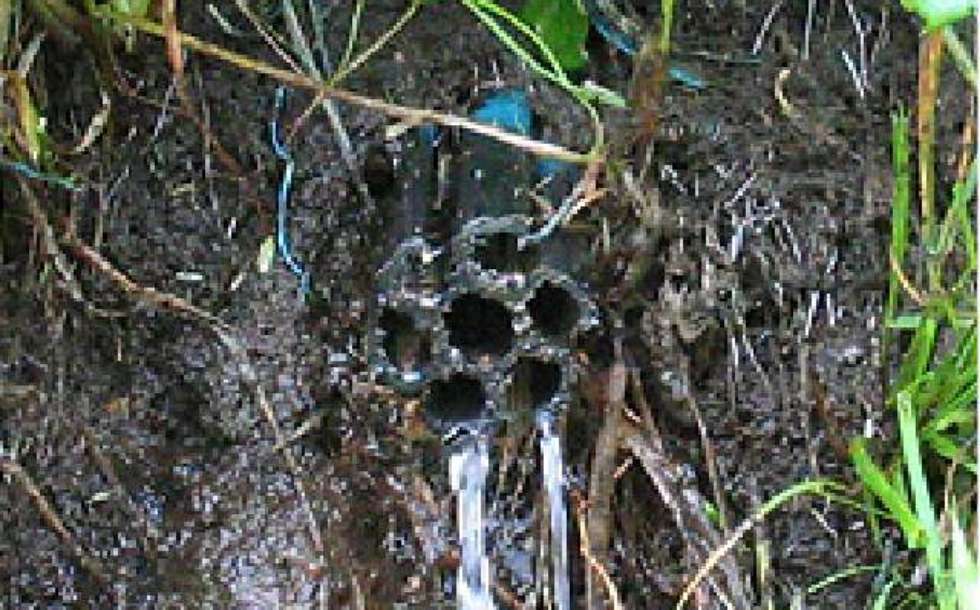

施工事例

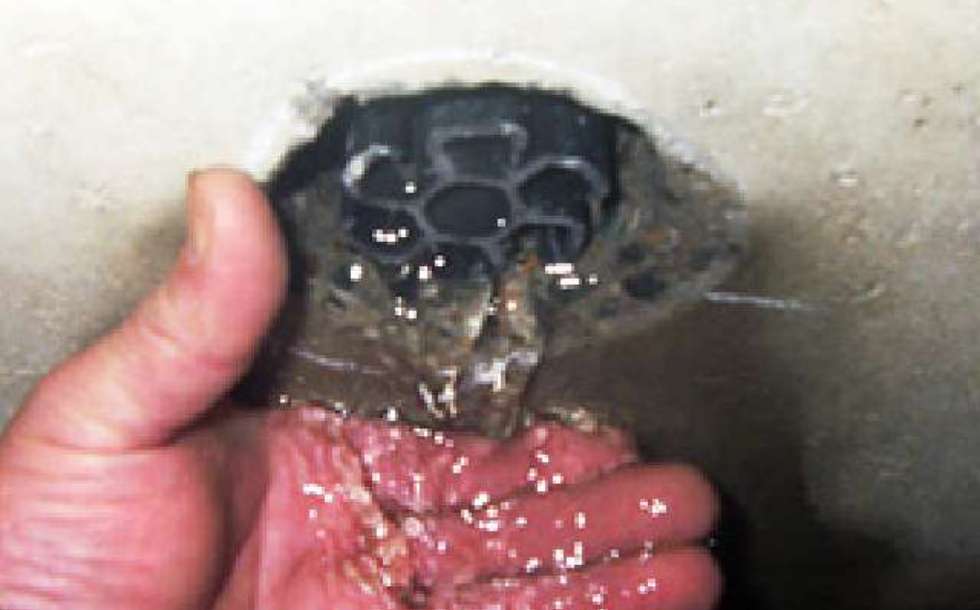

干飯トンネル(2023年納品)

  • 集水ボーリング管

ミズデルン

干飯トンネル(2023年納品)

製品カタログの
ダウンロードはこちら
