- 簡易水抜き管

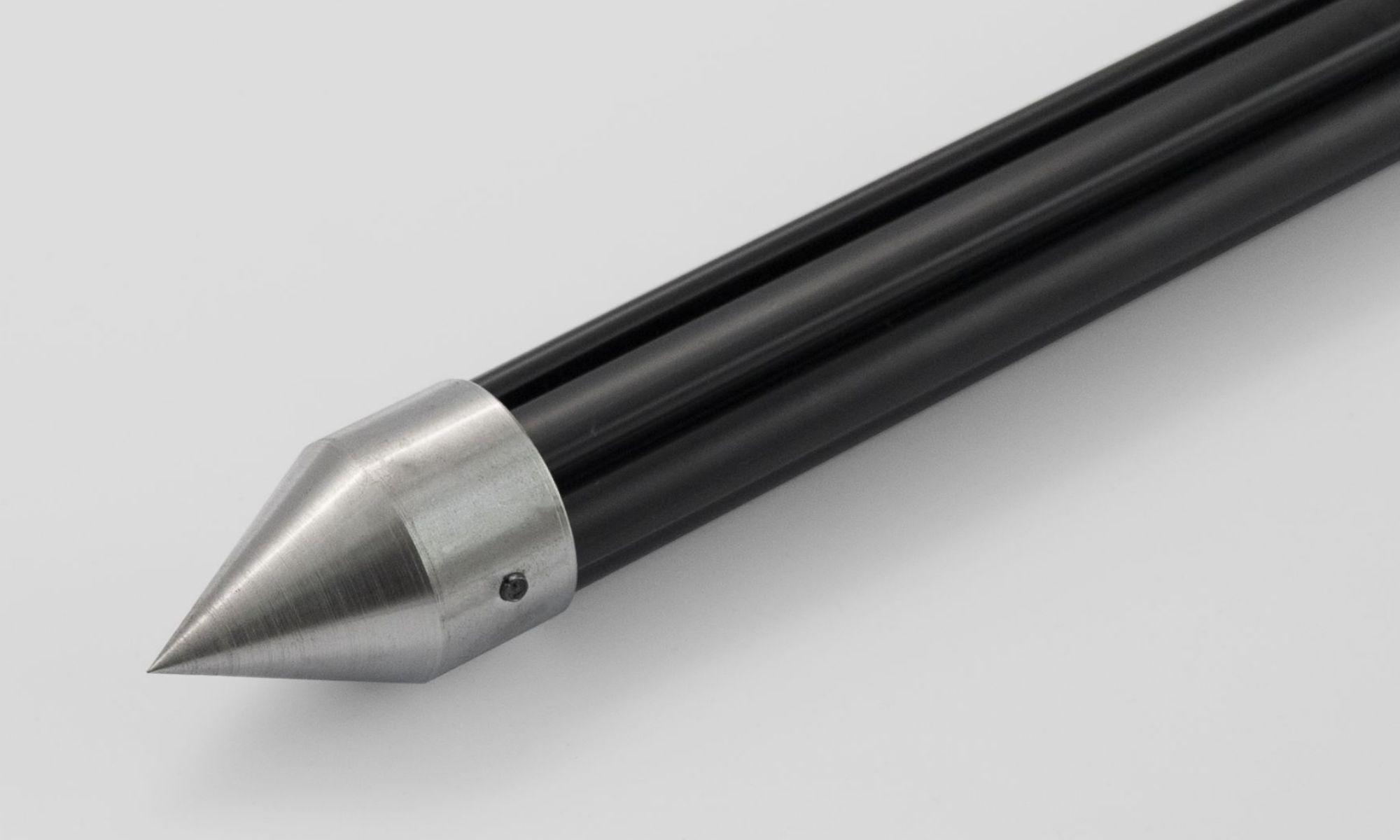

打込ドレン
DRIVEN-IN DRAIN
打ち込むだけで、湧水をすばやく排水
打込ドレンは、法面や擁壁などからの湧水・溜水対策に使用される簡易水抜き管です。スリット構造により高い集水性能を発揮し、土中に打ち込むだけで施工が完了します。施工性に優れ、局所的な湧水・溜水にも柔軟に対応できます。
- 簡易水抜き管
打込ドレン

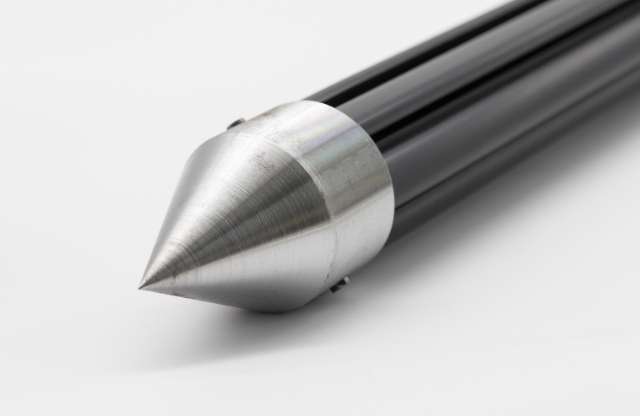

特徴
01湧水・溜水対策に効果的な水抜き管
深度1～3mの集・排水に適した埋設タイプの簡易水抜き管で、法面や擁壁の湧水・溜水対策に効果的です。局所的な水問題を素早く解決します。
02スリット構造で高い集水性能
スリット状の集水口を備えており、土中に打ち込むだけで高い集水性能を発揮します。地中の水を効率的に排出します。
03目詰まりしにくい長寿命設計
目詰まりしにくい構造で、長期間にわたって安定した排水性能を維持します。メンテナンスの手間を軽減します。
04打ち込むだけの簡単施工
施工が容易で、特別な工具を必要とせず設置が可能です。現場作業の効率化と工期短縮に貢献します。
仕様
| 勾配 | 流量 Q（ℓ/min） | 流速V（m/sec） |
|---|---|---|
| 2° | 31.16 | 0.46 |
| 4° | 44.16 | 0.65 |
| 6° | 54.33 | 0.79 |
| 8° | 62.66 | 0.92 |
| 10° | 70.33 | 1.03 |
施工例
施工事例
- 簡易水抜き管
打込ドレン
雲仙新潟地区法面保護対策工事（2023年納品）
- 簡易水抜き管
打込ドレン
里R5-2工区道路整備工事（2023年納品）
- 簡易水抜き管
打込ドレン
法面防災工事
よくあるご質問
簡易水抜き管

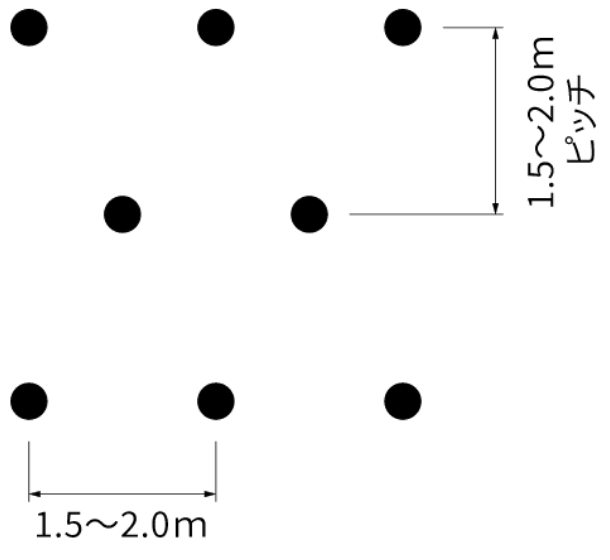

打込ドレンの打込みピッチはどれくらいがよいですか？
2～3平方メートルに1本が目安です。
参考：1.0～1.5mピッチ（1本／約2平方メートル）、2.0～3.0mピッチ（1本／約3平方メートル）
カテゴリー：
- 簡易水抜き管
製品：
- 打込ドレン
打込ドレンの打込み可能なN値はどれくらいですか？
砂質土は～10（ショベルで掘削できる程度）、粘性土は～8（中くらいの力で親指が貫入する程度）です。
カテゴリー：
- 簡易水抜き管
製品：
- 打込ドレン
擁壁のφ50排水管が詰まっています。打込ドレンを使用することはできますか？

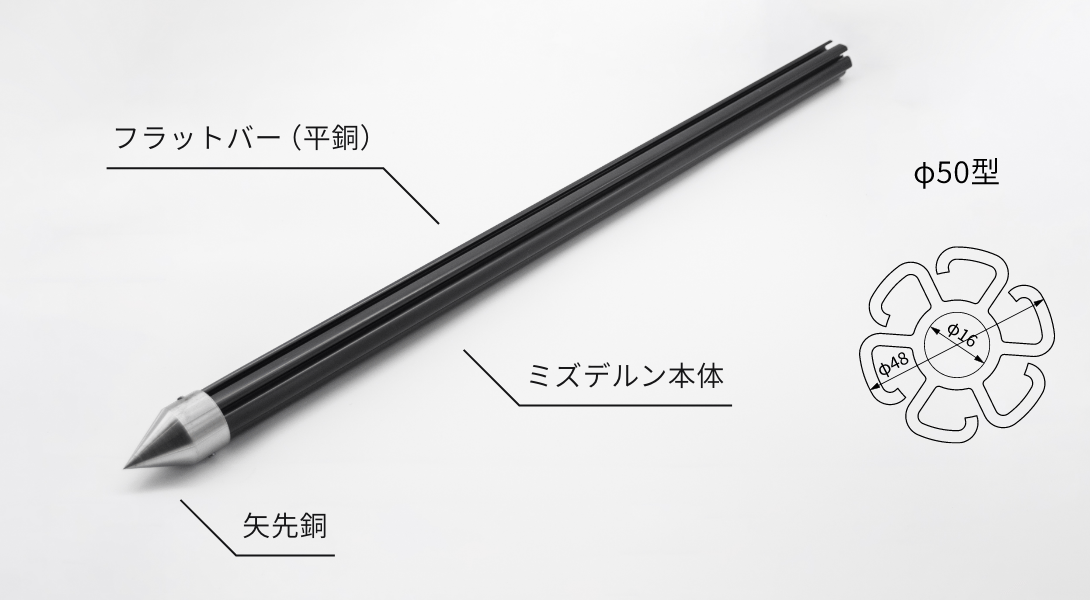

打込ドレンは外径φ57、φ48のサイズがあります。
Φ50排水管であれば、φ48で施工可能です。
カテゴリー：
- 簡易水抜き管
製品：
- 打込ドレン
打込ドレンを切土法面に使用できますか？
主に盛土法面対象の製品となります。切土法面は、根や岩などが原因で打込ドレンが打ち込めない場合があるので先行ボーリングして使用してください。
