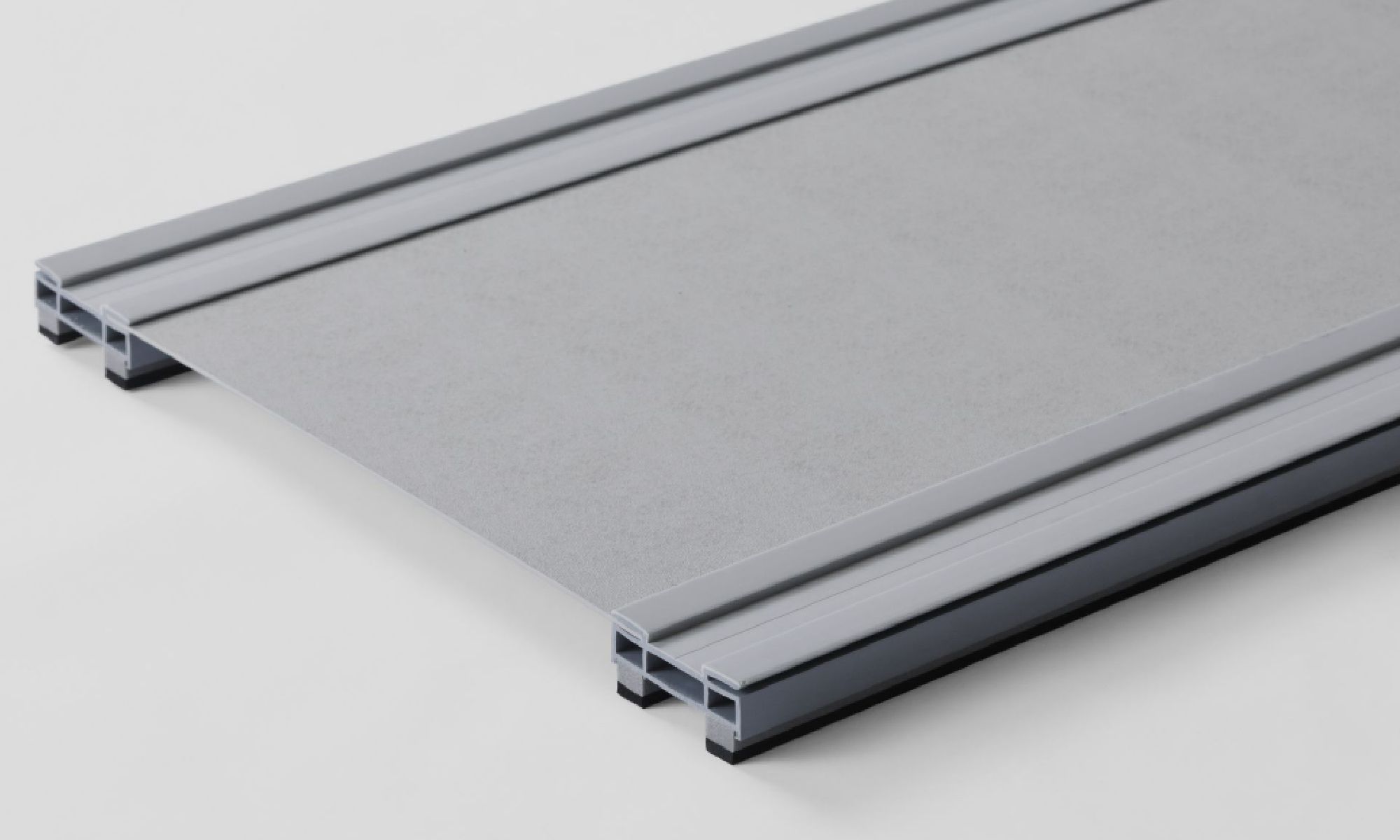

アーチ・ドレン
ARCH DRAIN
現場の「漏水トラブル」をスマートに解決
アーチ・ドレンは、トンネルや地下構造物の漏水対策に最適な導水樋です。軽くて施工がしやすく、耐熱・耐寒・耐薬品性に優れた高性能ドレン製品です。
NETIS登録番号：KK-120043-VE（旧登録）
- 漏水／はく落防止材
- 線導水樋
アーチ・ドレン
特徴
01軽量で施工がスムーズ
鉄の約1/6という軽さで、現場での運搬や取付けがスムーズに行えます。作業負担を軽減し、施工効率を高めます。
02高い強度と安全性
高い衝撃強度と自己消火性を備えており、火にも強く安全性に優れています。トンネルや地下構造物でも安心して使用できます。
03優れた耐久性と環境対応力
耐寒性・耐候性・耐薬品性に優れており、屋外や寒冷地などの過酷な環境でも長期間安定して使用できます。
04現場に合わせた柔軟な対応
豊富な組み合わせや仕様バリエーションにより、現場ごとの漏水状況や条件に応じて柔軟に対応可能です。
シャルピー強度比較（KJ/㎡）
比重比較
仕様
アーチ・ドレンは、現場環境や設置条件に合わせて選べる多彩な仕様を取りそろえています。
寸法・形状・材質のバリエーションにより、トンネルや地下構造物など、さまざまな漏水条件に対応します。

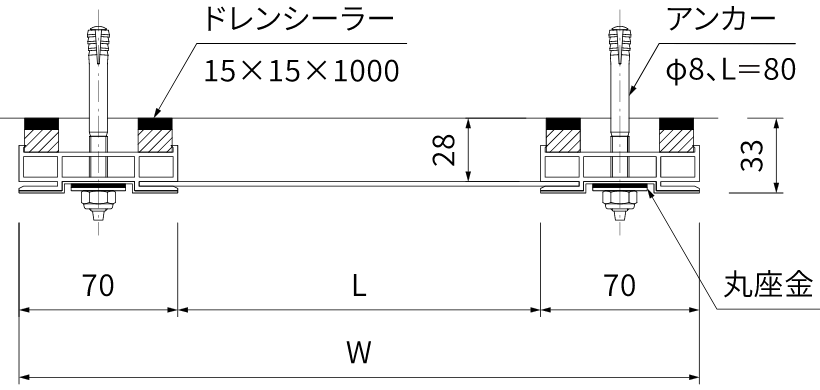

標準寸法
| 型式 | 導水幅L（mm） | 総幅W（mm） | 定尺 |
|---|---|---|---|
| AD021 | 210 | 350 | 3.0m |
| AD030 | 300 | 440 | |
| AD046 | 460 | 600 | |
| AD096 | 960 | 1100 | 2.0m |
| 特注寸法の製作にも対応いたします。 | |||
主な種類
| 種類 | 特徴 | 主な用途 |
|---|---|---|
| 標準タイプ | 一般的なトンネルや地下構造物に対応した標準仕様です。 | トンネル、地下道など |
| 鉄道タイプ | トンネル火災時の垂れ下がりを防ぐため、ドレンバンドを併用しています。 | 鉄道トンネル、地下駅など |
| 耐寒タイプ | 漏水の凍結を防止する構造で、寒冷地での使用に適しています。 | 北海道・東北など |
| 勾配タイプ | 設置面が水平で導水勾配が取れない天井部などにも設置できる設計です。 | カルバートボックス、地下道など |
施工例
01段差がある場合

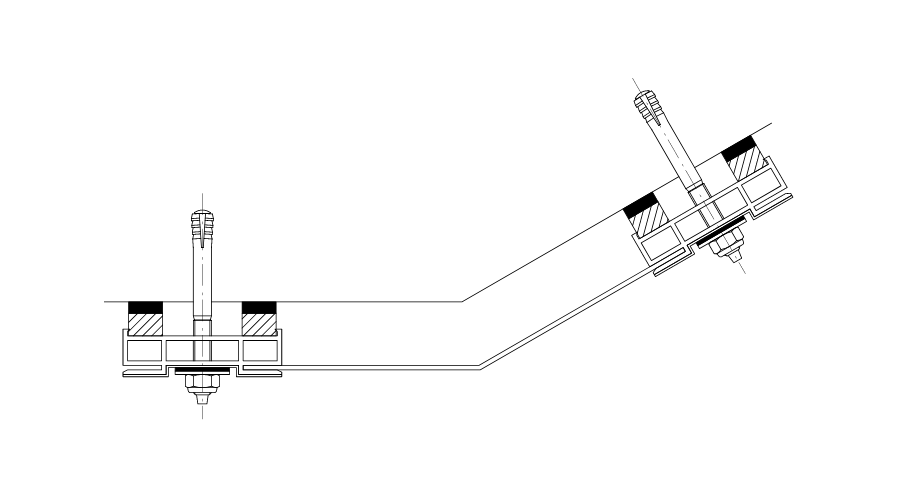

02壁面が折れている場合
03直交している場合

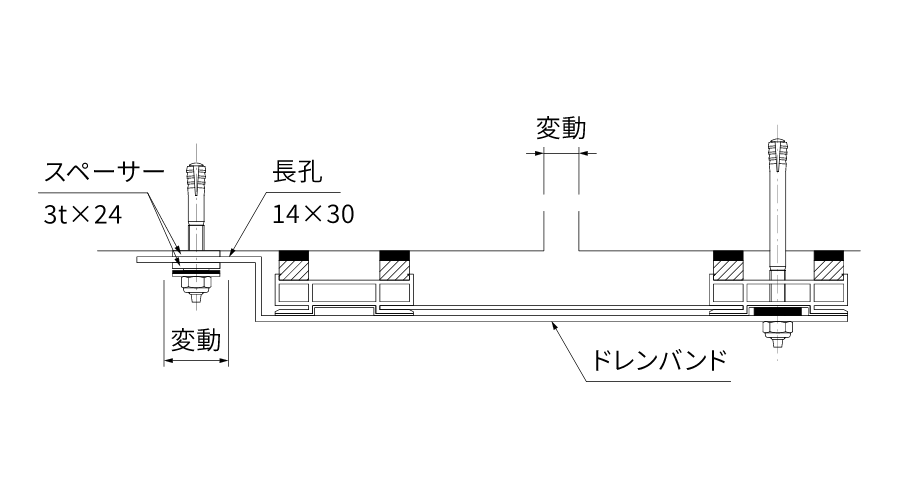

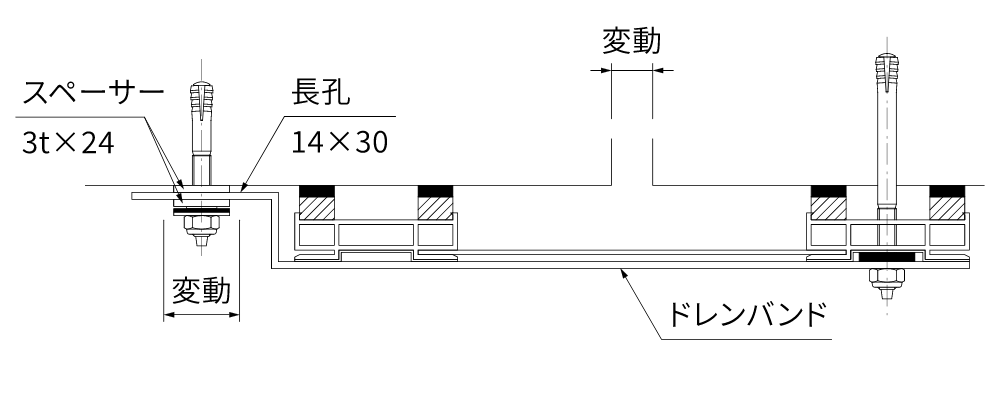

04目地部が変動する場合

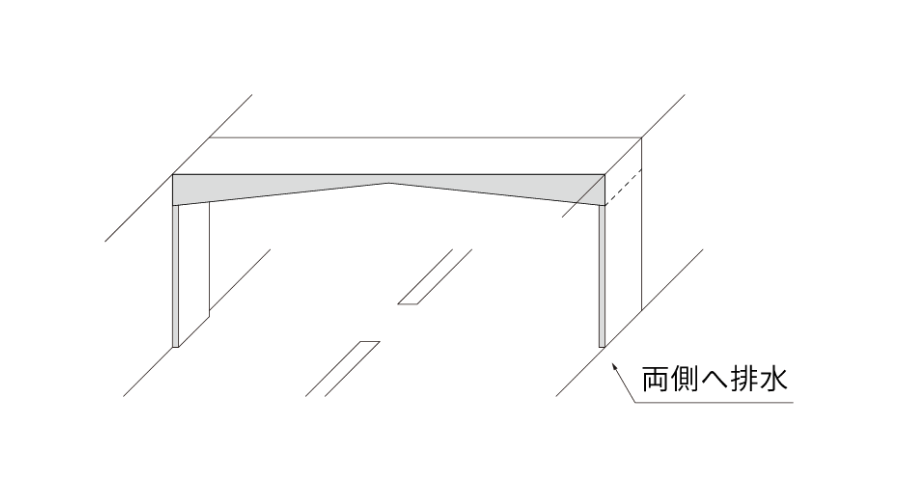

05ボックスカルバートの場合
施工動画
施工事例
- 漏水／はく落防止材
- 線導水樋
アーチ・ドレン
橋梁目地対策
- 漏水／はく落防止材
- 線導水樋
アーチ・ドレン
曲げ加工
- 漏水／はく落防止材
- 線導水樋
アーチ・ドレン
- 漏水／はく落防止材
- 線導水樋
アーチ・ドレン
橋梁漏水
よくあるご質問
線導水樋
導水樋工法で使用するシーリング材は何が良いですか？
1成分形シリコーン系のクリア色を推奨しています。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
アンカーの埋込深さはどれくらい必要ですか？
M8アンカーの場合、埋込深さ35mm以上となります。
ただし、設計者の判断に従って施工してください。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
導水樋はどれくらいのピッチでアンカーを打設しますか？
縦方向に設置する場合は、500mm以内のピッチで打設してください。
横方向に設置する場合は、250mm以内のピッチで打設してください。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
広範囲にわたって漏水が発生しています。どの材料を使用すればよいですか？
アーチ・ドレン面導水、アーチ・ルーフィン面導水を使用することで広範囲の対策が可能です。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
火災が心配です。問題ありませんか？
アーチ・ドレンは難燃性素材を使用しています。
また、アーチ・ルーフィンは不燃性素材を使用しています。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
アーチ・ドレンの接続方法を教えてください。
差し込めるように加工したアーチ・ドレン端部をもう一方のアーチ・ドレンに差し込み、接続した部分はシーリングしてください。
その他の接続方法については、直接お問い合わせください。
カテゴリー：
- 漏水／はく落防止材
製品：
- アーチ・ドレン
アーチ・ドレン設置後、内部の変状を確認することはできますか？
透明タイプを使用いただくことで視認できます。
カテゴリー：
- 漏水／はく落防止材
製品：
- アーチ・ドレン
アーチ・ドレンの耐用年数はどれくらいですか？
直射日光が当たらなければ、実績として20年以上問題ありません。
カテゴリー：
- 漏水／はく落防止材
製品：
- アーチ・ドレン
耐寒と耐寒透明のタイプがありますが、断熱性能に差はありますか？
同等の断熱性能を有してます。
カテゴリー：
- 漏水／はく落防止材
製品：
- アーチ・ドレン
トンネル漏水対策でアーチ・ドレンを施工する場合、どのサイズを選べばよいですか？
実績が最も多いサイズはAD030（導水幅300mm）です。
クラック状況や遊離石灰による目詰まり防止を考慮して選定することが多いです。
カテゴリー：
- 漏水／はく落防止材
製品：
- アーチ・ドレン
アーチ・ドレンが施工できるトンネルの最小半径はどれくらいですか？
トンネル半径1.5mまでであれば施工可能です。
トンネル断面が半径1.5mより小さい場合はお問い合わせください。
カテゴリー：
- 漏水／はく落防止材
製品：
- アーチ・ドレン
