- 暗渠排水管
ミツバ・ドレン
MITSUBA DRAIN
高い集排水性能で、地中の水を効率よくコントロール

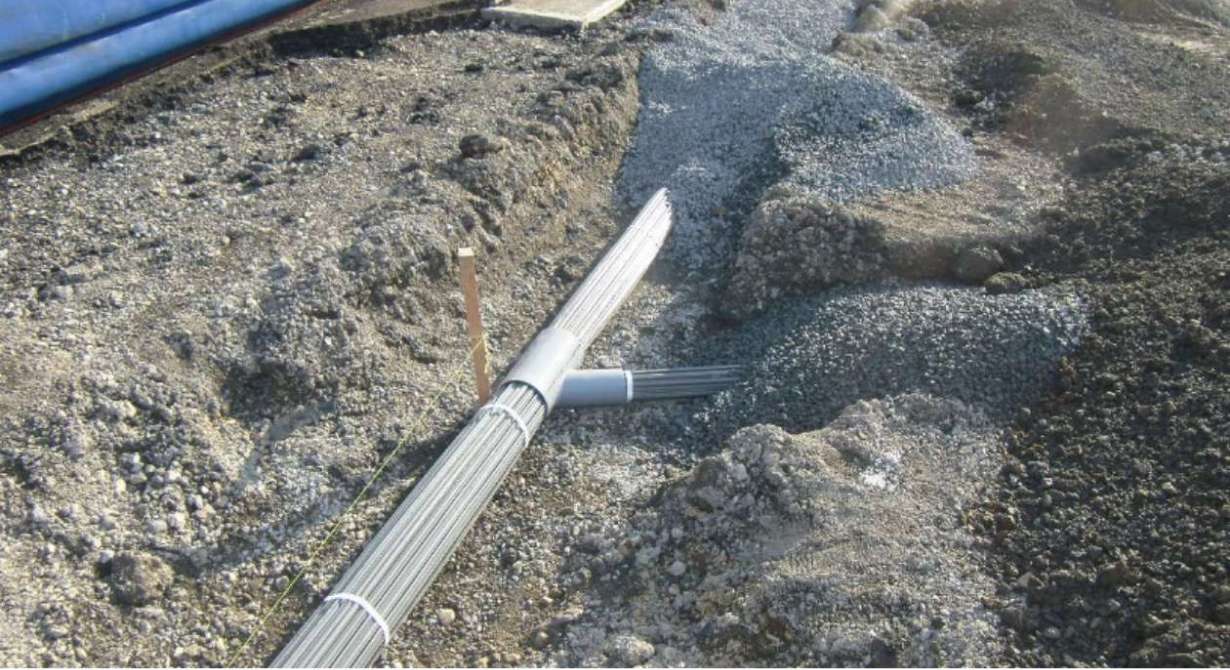

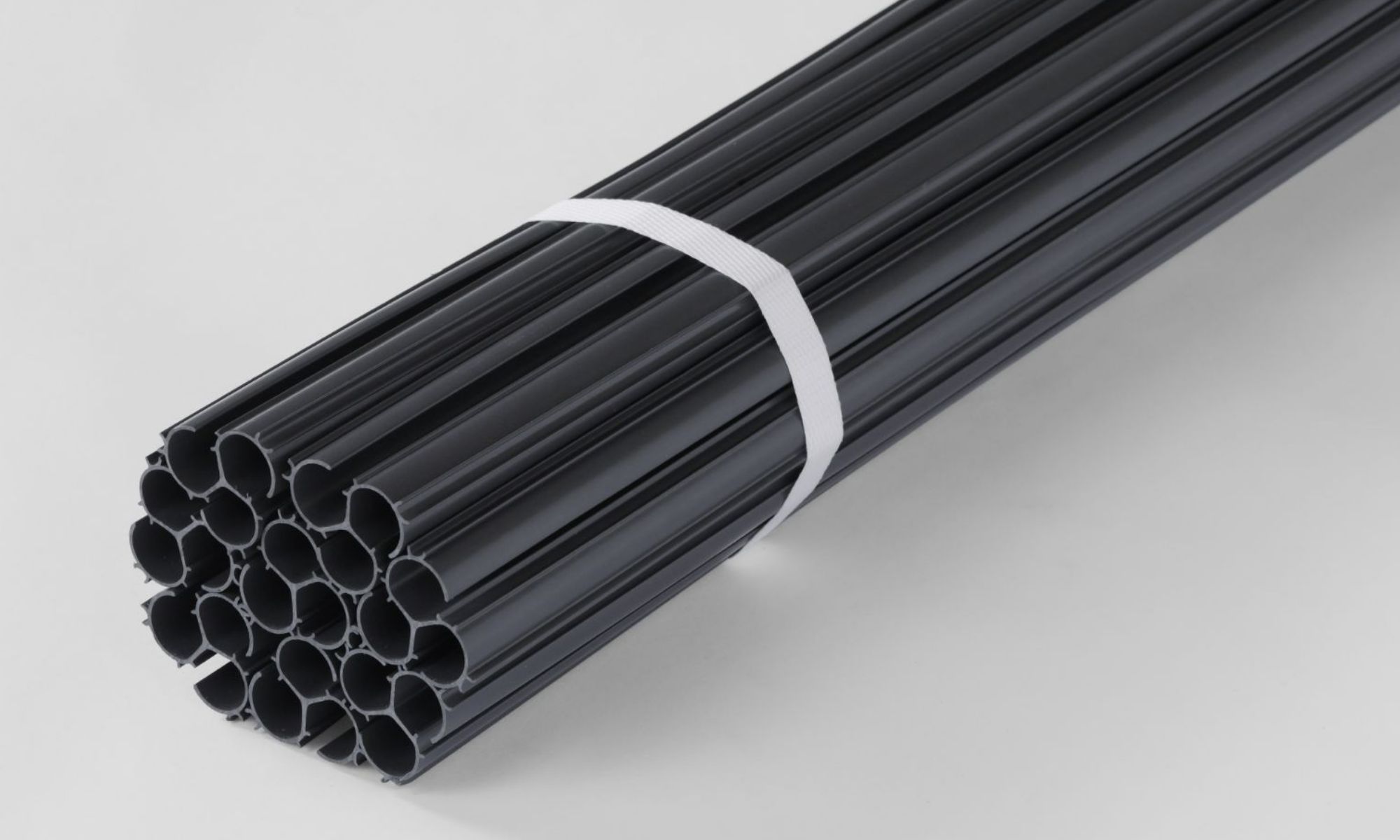

ミツバ・ドレンは、スリット状の集水口を全周に配置した高性能な暗渠排水管です。優れた集排水性と通水性を備え、目詰まりや根詰まりを防止。高い耐圧性能で、鉄道や盛土部など荷重のかかる環境にも安心して使用できます。
NETIS登録番号：KK-120072-A（旧登録）
- 暗渠排水管
ミツバ・ドレン
特徴

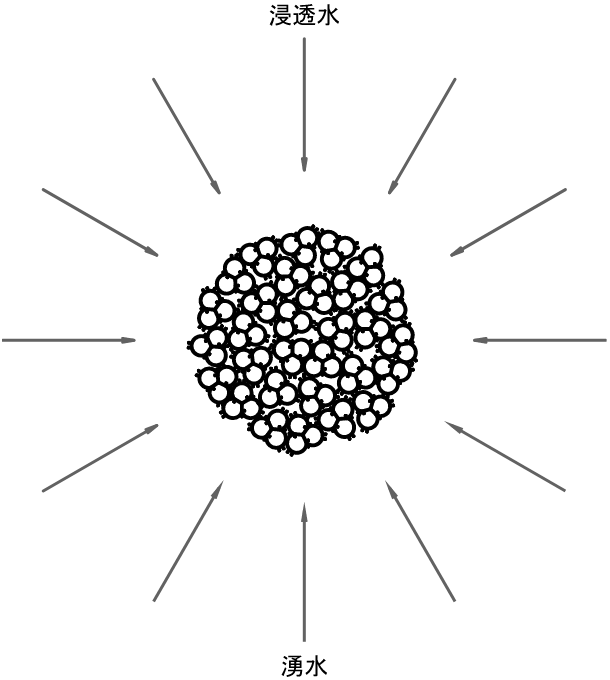

01スリット構造で高い集排水性能
スリット状の集水口を全周に配置し、広い集水面積を確保。優れた集排水性能を発揮し、大量の水を効率よく処理します。

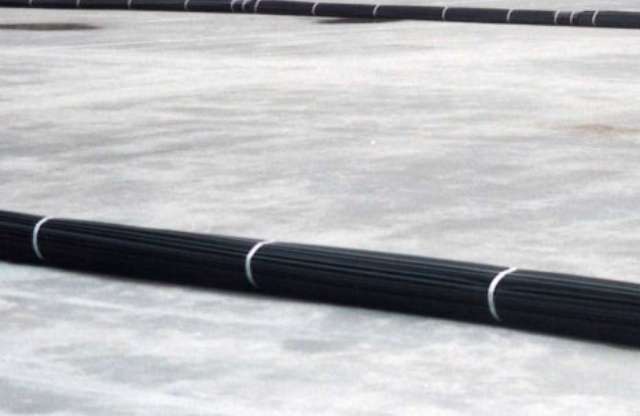

02多水路構造でスムーズな通水
多数の水路を束ねた構造により通水性が高く、わずかな不陸でも水がスムーズに流れます。安定した排水を実現します。
03目詰まりしにくい設計で長寿命
目詰まりや根詰まりが起きにくい構造で、長期間にわたり安定した性能を維持します。メンテナンス頻度を低減します。
04高い耐圧性能で安心設置
高い耐圧性能を備えており、高盛土箇所や鉄道線路下など荷重や土被りの大きい環境でも安心して設置できます。
05幅広い用途に対応する汎用設計
グラウンド、造成地、公園、構造物裏面排水など、多様な現場で暗渠排水管として活用できます。土木・建築問わず幅広く対応します。
仕様
| 呼径（mm） | 結束数（本） | 定尺（m） | 外径（mm） ※近似値 |
空隙率（％） | 重量（kg/3m） |
|---|---|---|---|---|---|
| 75 | 5 | 3.0 | 83.0 | 85.2 | 2.6 |
| 100 | 8 | 101.0 | 84.2 | 4.1 | |
| 125 | 12 | 124.0 | 84.2 | 6.1 | |
| 150 | 18 | 152.0 | 84.2 | 9.2 | |
| 200 | 30 | 202.0 | 85.0 | 15.3 | |
| 250 | 50 | 247.0 | 83.4 | 25.5 | |
| 300 | 70 | 293.0 | 83.4 | 35.7 | |
| 材質：硬質塩化ビニル製 | |||||

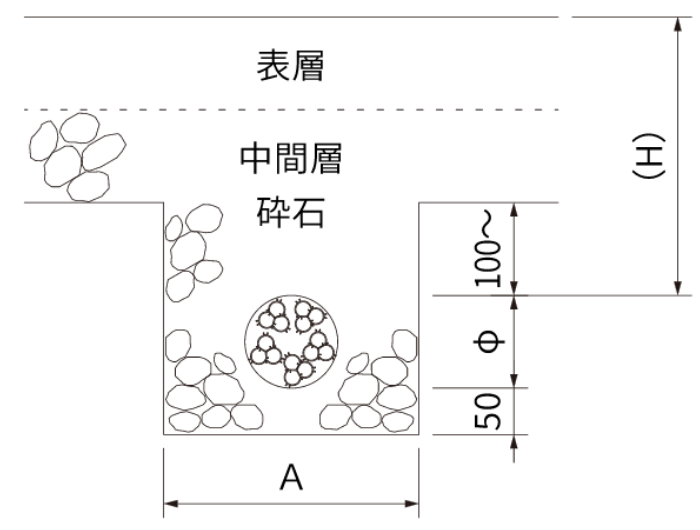

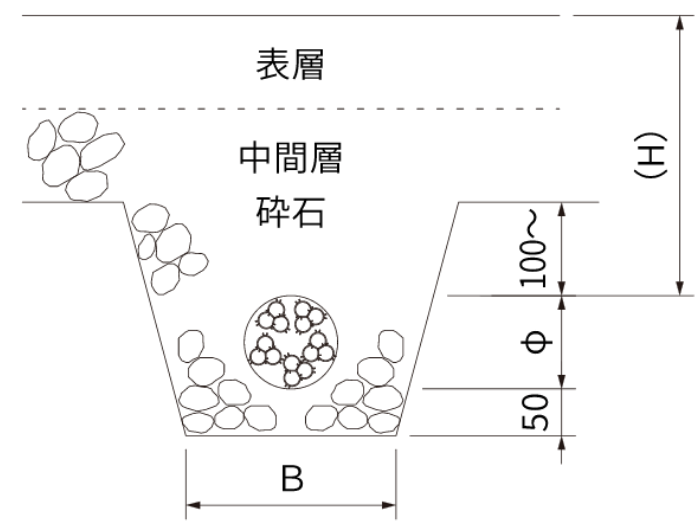

〇掘削幅、深さは土質、傾斜地などの条件により決定してください。
〇敷砂利50mmはシルト溜り、勾配調整用として有効です。
排水能力
| 勾配呼径 | 1/100 | 1/200 | 1/300 | 1/400 | 1/500 | 1/1000 |
|---|---|---|---|---|---|---|
| 75 | 4.61 | 3.26 | 2.66 | 2.30 | 2.06 | 1.46 |
| 100 | 7.38 | 5.22 | 4.26 | 3.69 | 3.30 | 2.33 |
| 125 | 11.08 | 7.83 | 6.39 | 5.54 | 4.95 | 3.50 |
| 150 | 16.62 | 11.75 | 9.59 | 8.31 | 7.43 | 5.25 |
| 200 | 27.70 | 19.58 | 15.99 | 13.85 | 12.38 | 8.76 |
| 250 | 46.16 | 32.64 | 26.65 | 23.08 | 20.64 | 14.60 |
| 300 | 64.63 | 47.70 | 37.31 | 32.31 | 28.90 | 20.44 |
| （㎥/Hr） |
施工例
| 用途 | サイズ | 埋設ピッチ |
|---|---|---|
| グラウンド 多目的広場 公園 |
φ100～150（支線） φ150～200（幹線） |
支線：10m以内 |
| 圃場、畑 | φ75～100 | 適宜 |
| 墓地 | φ100～150 | 区画割付 |
| 道路路肩・路盤 | φ100～150 | 適宜 |
| 鉄道路床 | φ100～150 | 10～20m |
| 浄水場（天日乾燥床） | φ100～150 | 1～2m |
| 構造物の裏面排水 | φ100～200 | 2～3m |
| ゴルフ場 | φ100～200 | グリーン：5m フェアウェイ：10～20ｍ |
| 湧水 | φ150～200 | 発生源周辺 |
| 伏流水の集排水 | φ150～200 | 発生源周辺 |
| 遮断暗渠 | φ150～300 | 適宜 |
| 地すべり・山間地 造成地排水 |
φ150～300 | 支線：20m（軟弱地の場合、10ｍ） 幹線：沢部・既存水路近辺 |
| ※上表は目安となります。川、池、沼地など周辺環境に応じて、管径、埋設ピッチを決定してください。 | ||
施工事例
- 暗渠排水管
ミツバ・ドレン

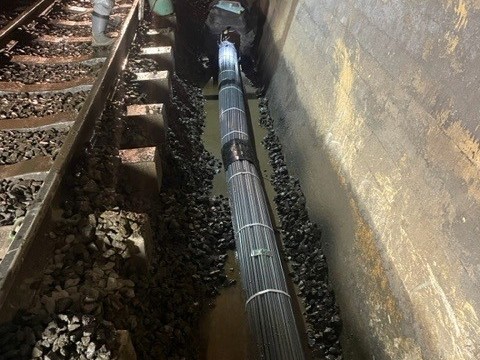

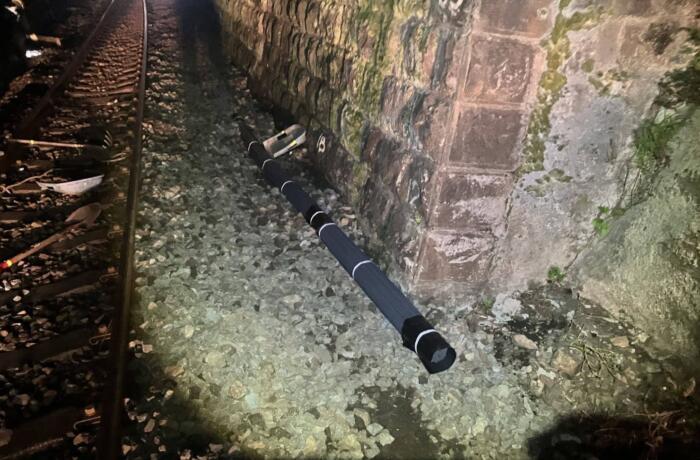

JR日豊本線宗太郎・市棚間第4鐙トンネル（2025年納品）
- 暗渠排水管
ミツバ・ドレン

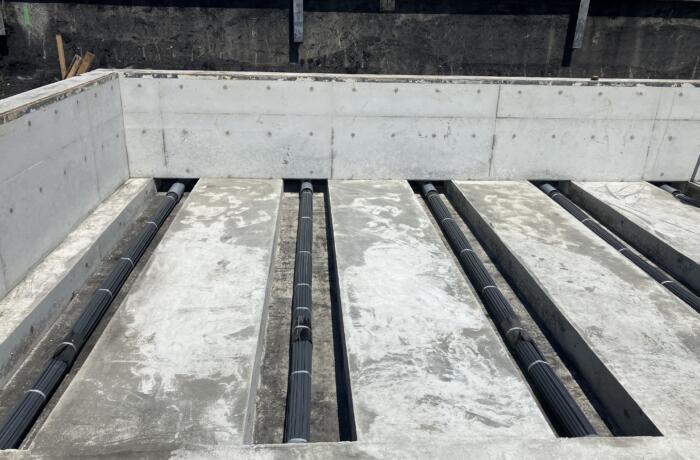

敦賀火力発電所泥土ピット（2025年納品）
- 暗渠排水管
ミツバ・ドレン

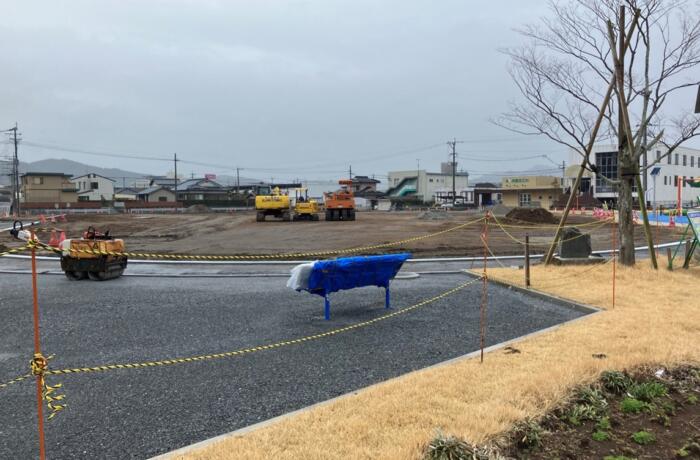

朝日公園（2025年納品）
- 暗渠排水管
ミツバ・ドレン

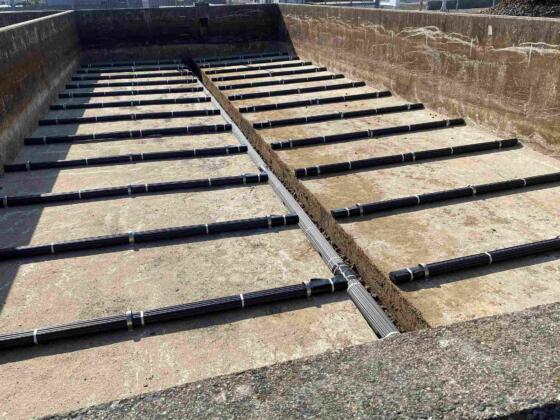

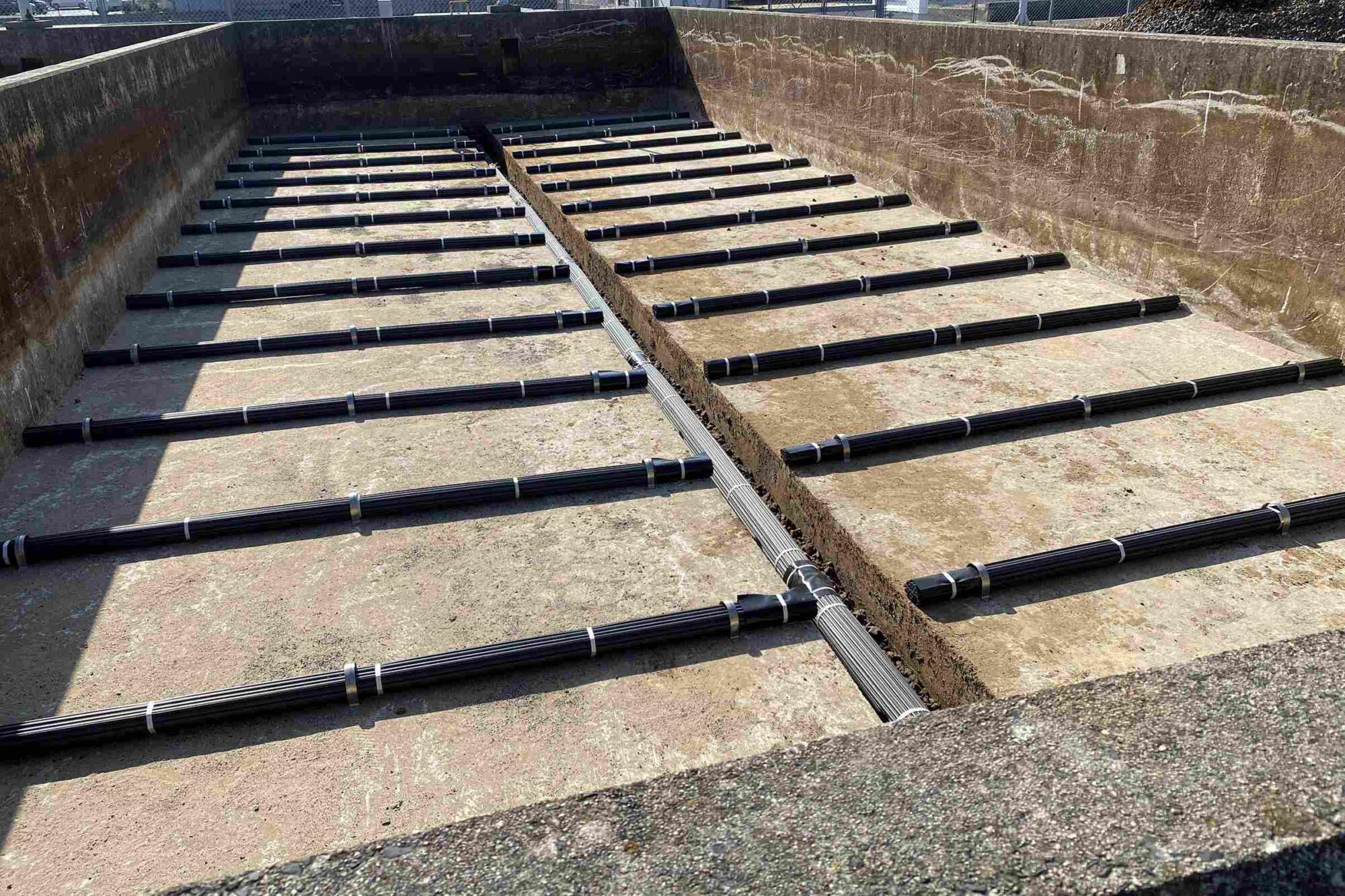

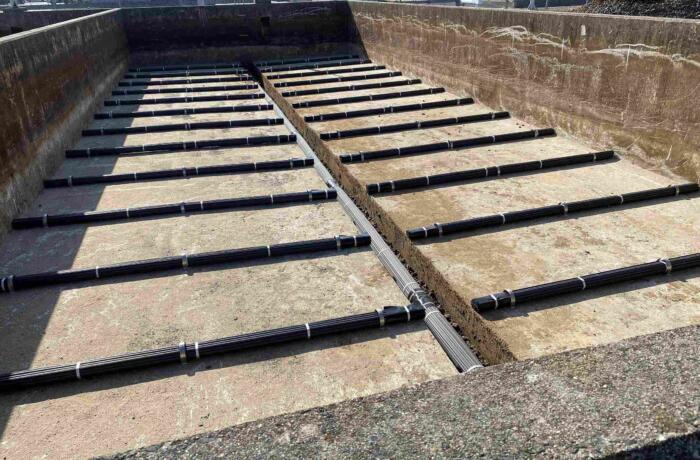

来原浄水場天日乾燥床排水管設置工事（2025年納品）
- 暗渠排水管
ミツバ・ドレン

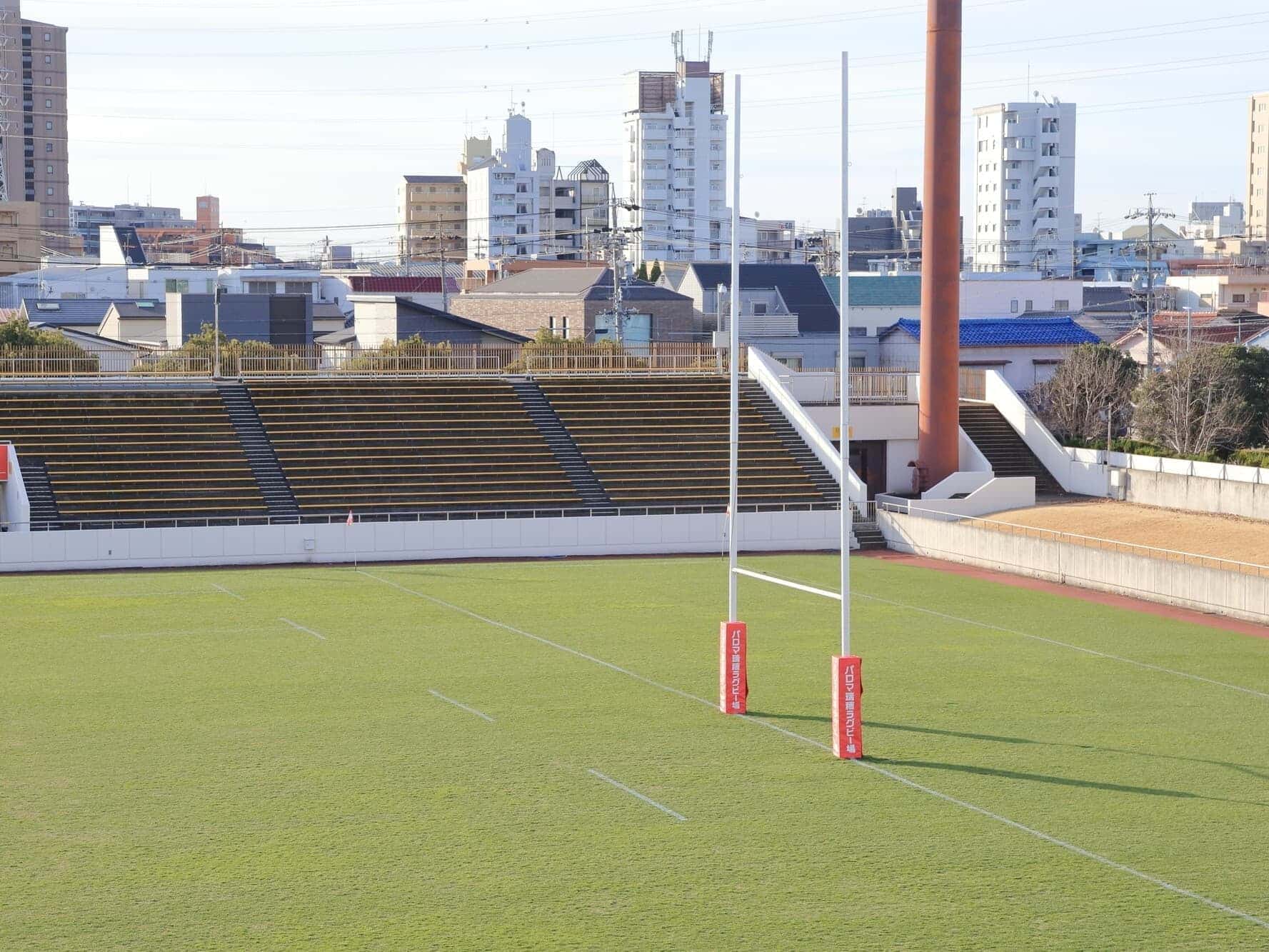

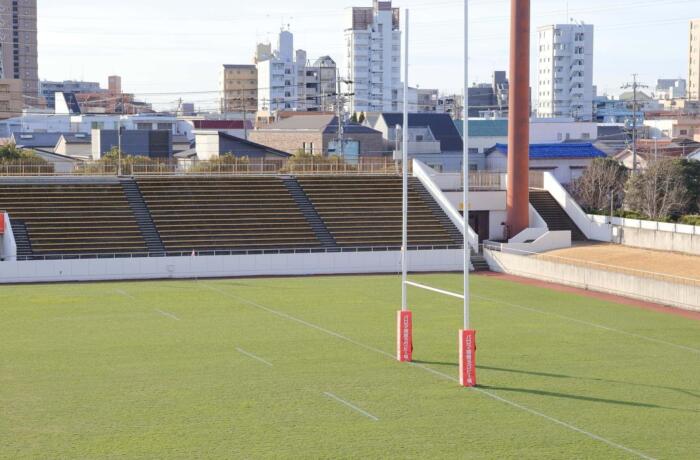

パロマ瑞穂ラグビー場（2024年納品）
- 暗渠排水管
ミツバ・ドレン
JR七騎坂トンネル（2024年納品）
- 暗渠排水管
ミツバ・ドレン

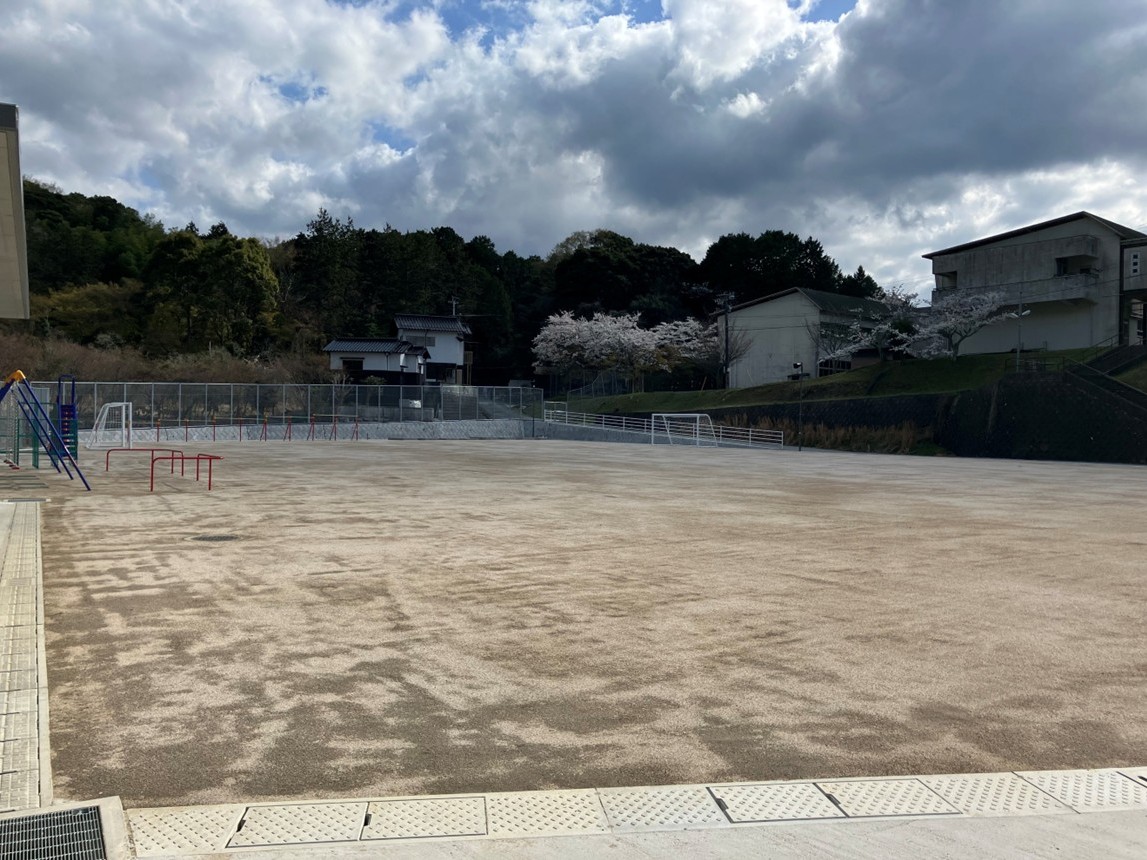

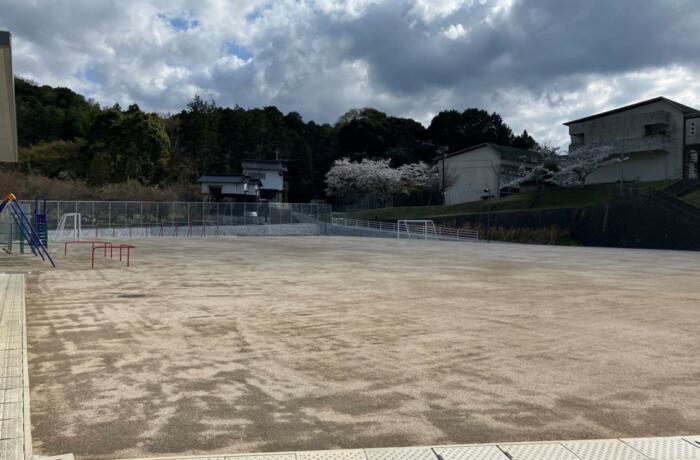

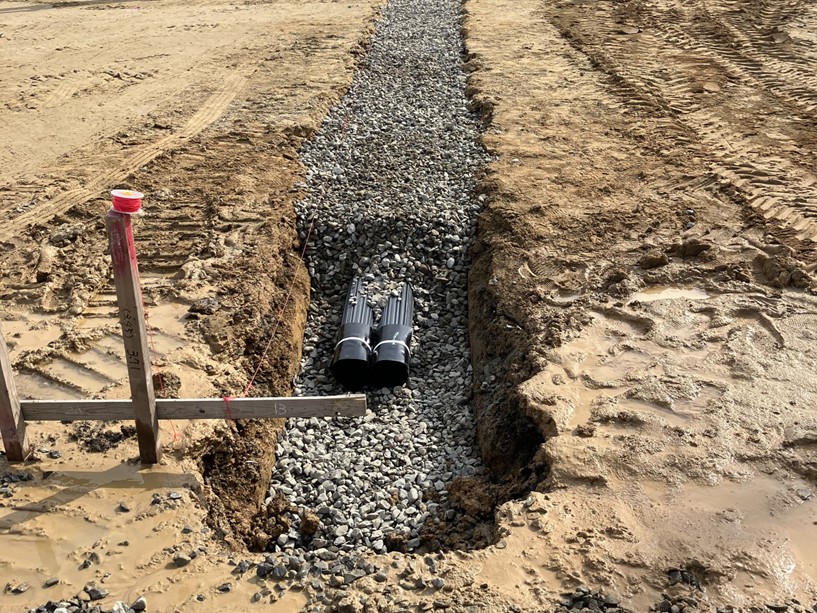

添田小学校（2024年納品）
- 暗渠排水管
ミツバ・ドレン

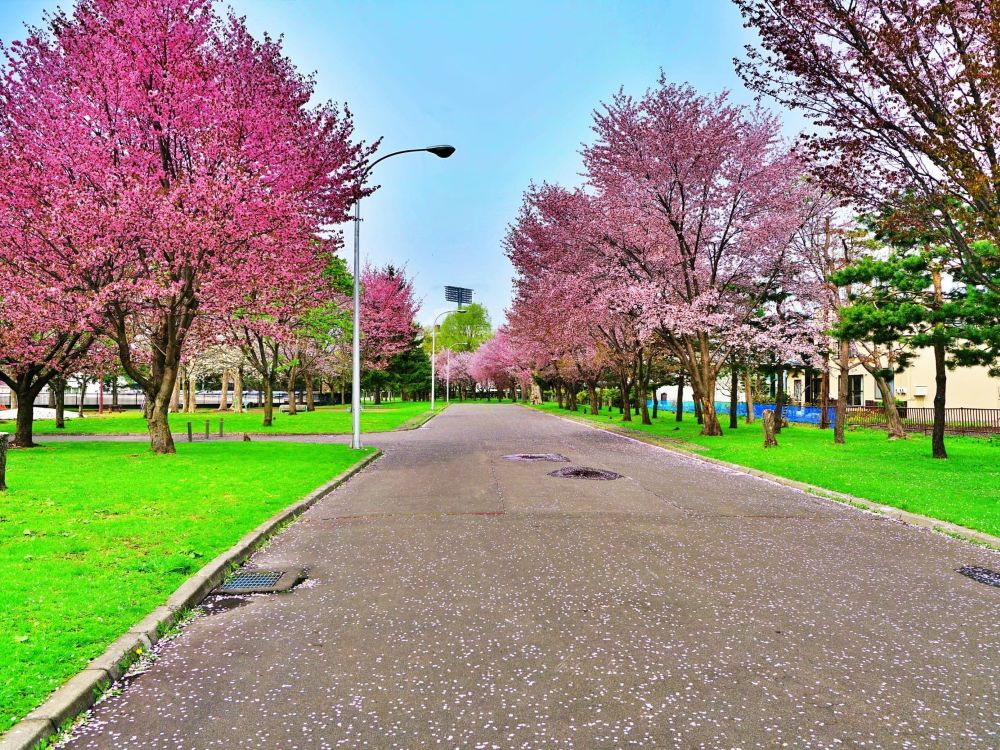

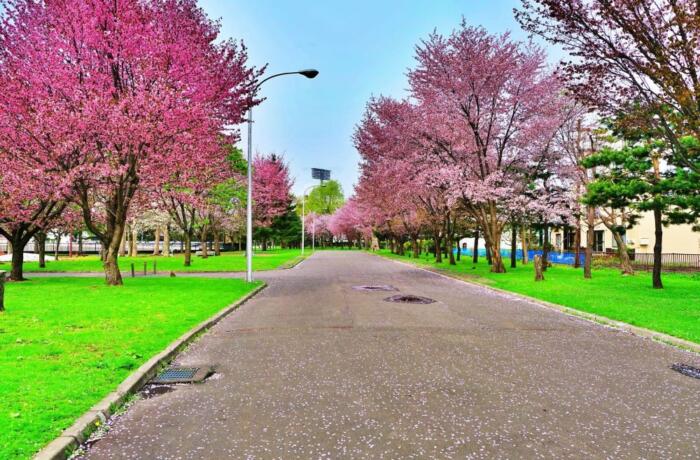

旭川市花咲スポーツ公園（2024年納品）
- 暗渠排水管
ミツバ・ドレン

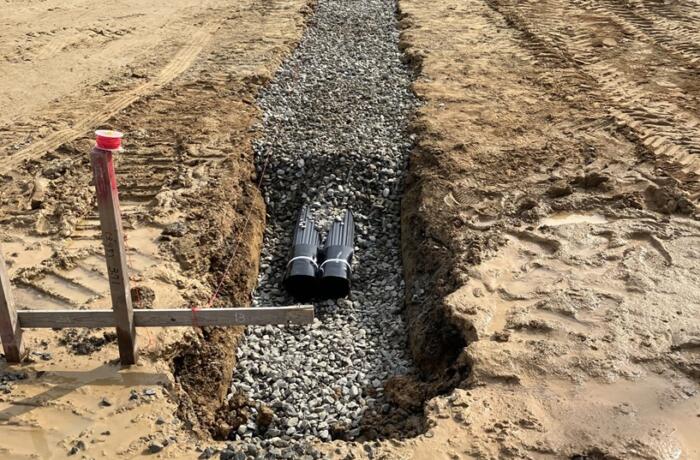

湯前中学校（2023年納品）
- 暗渠排水管
ミツバ・ドレン

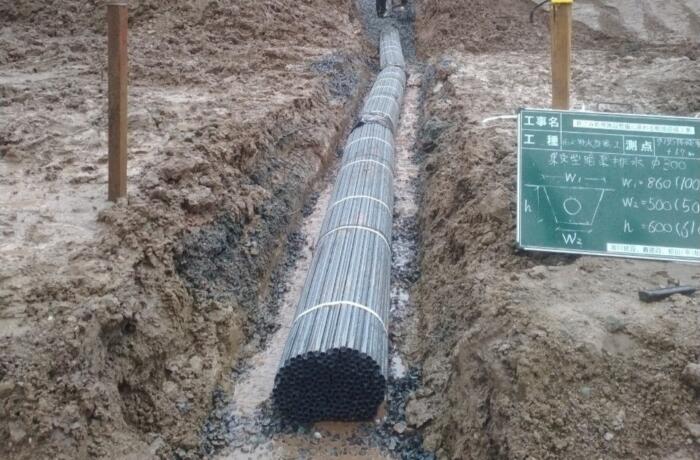

福井クリーンセンター（2023年納品）
- 暗渠排水管
ミツバ・ドレン

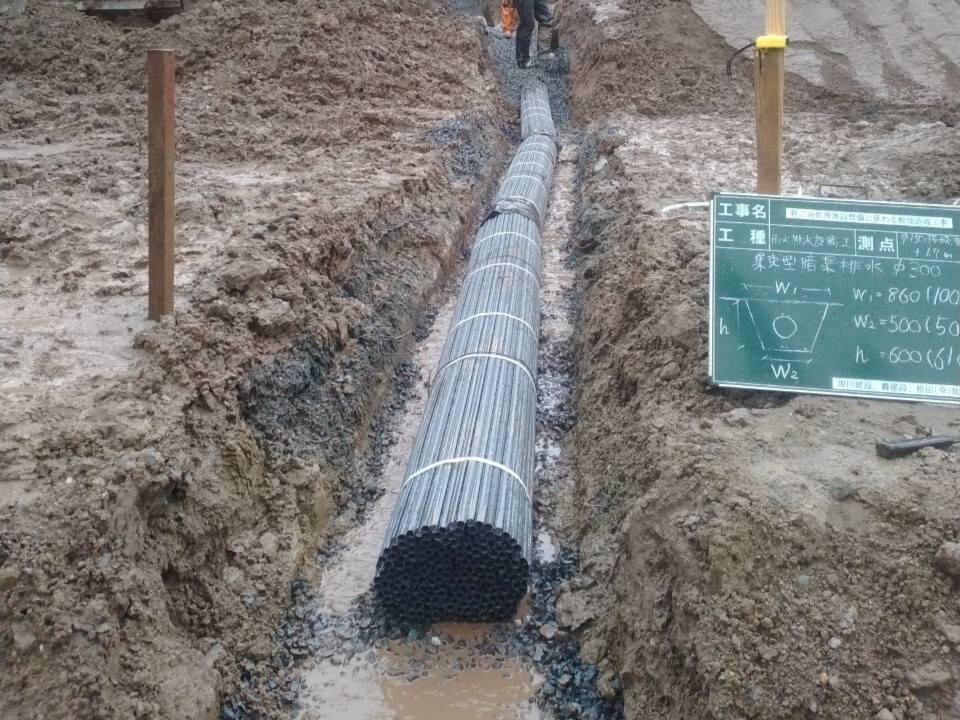

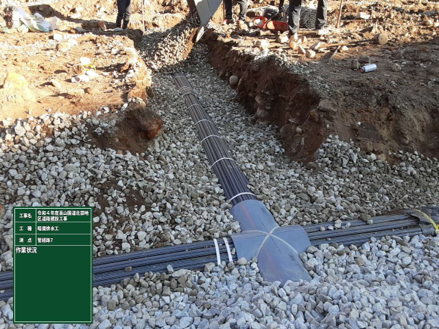

高山国道事務所盛土(2022年納品)
- 暗渠排水管
ミツバ・ドレン

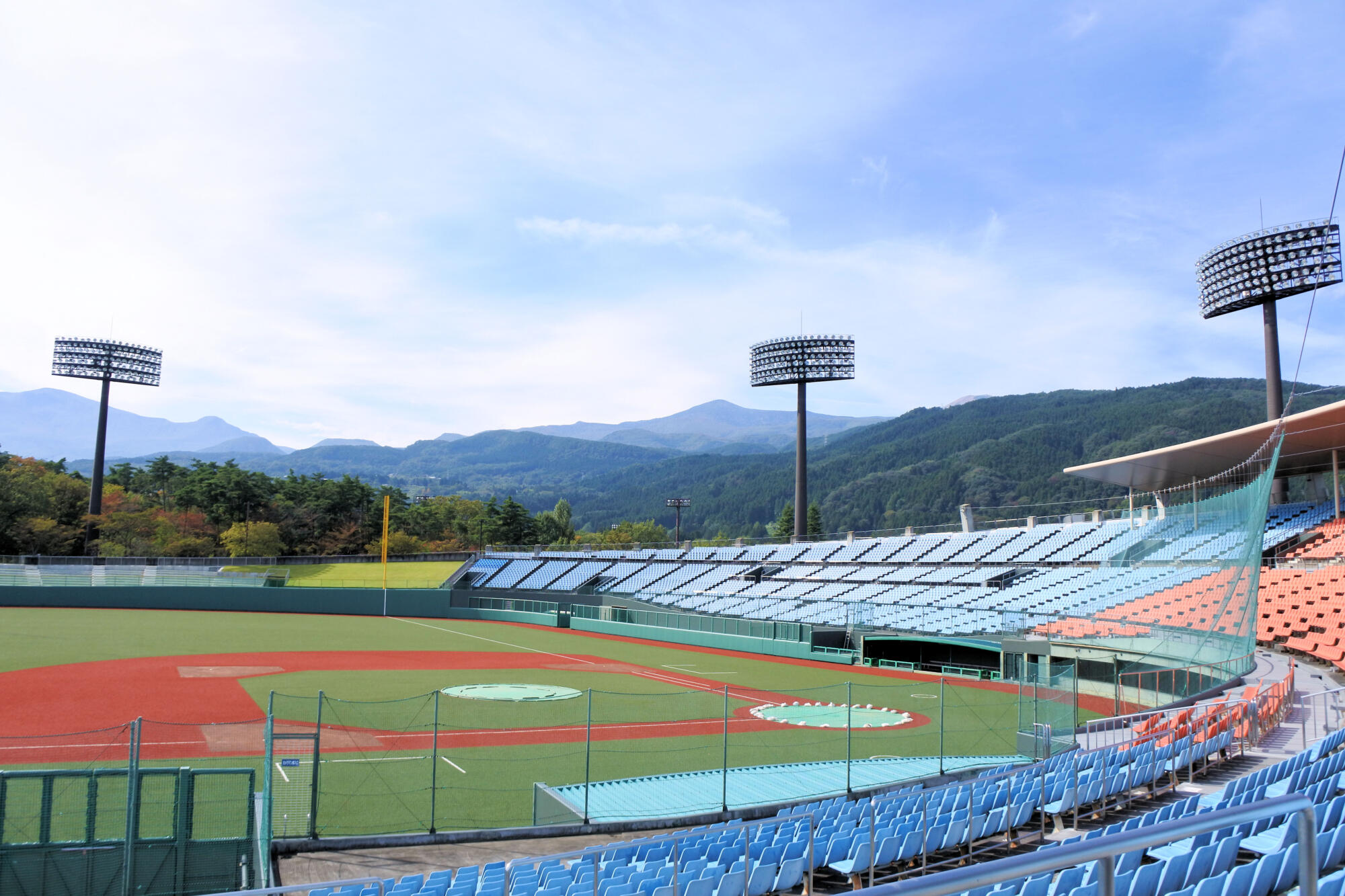

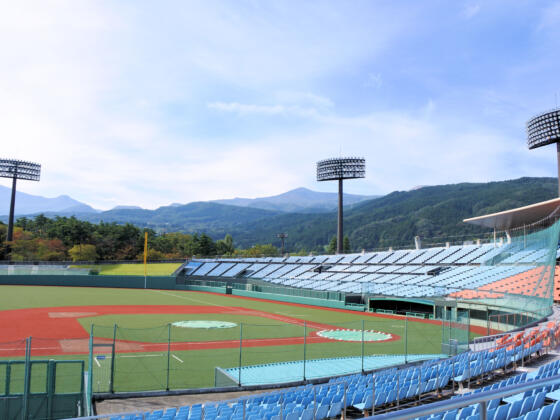

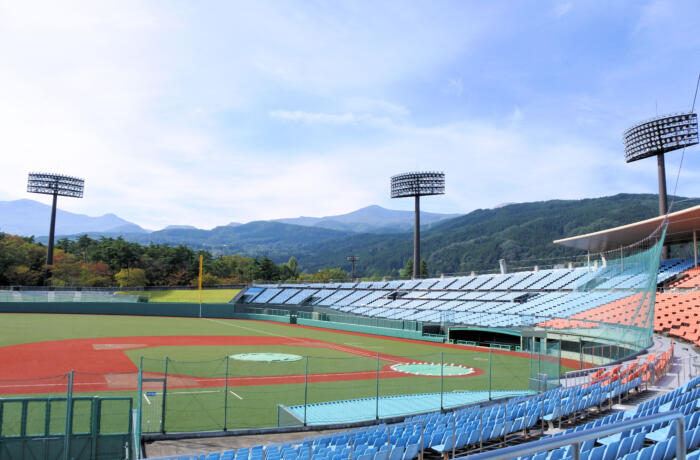

県営あづま球場（2019年納品）
- 暗渠排水管
ミツバ・ドレン

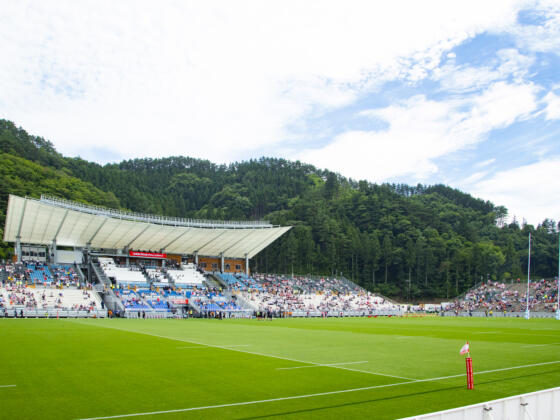

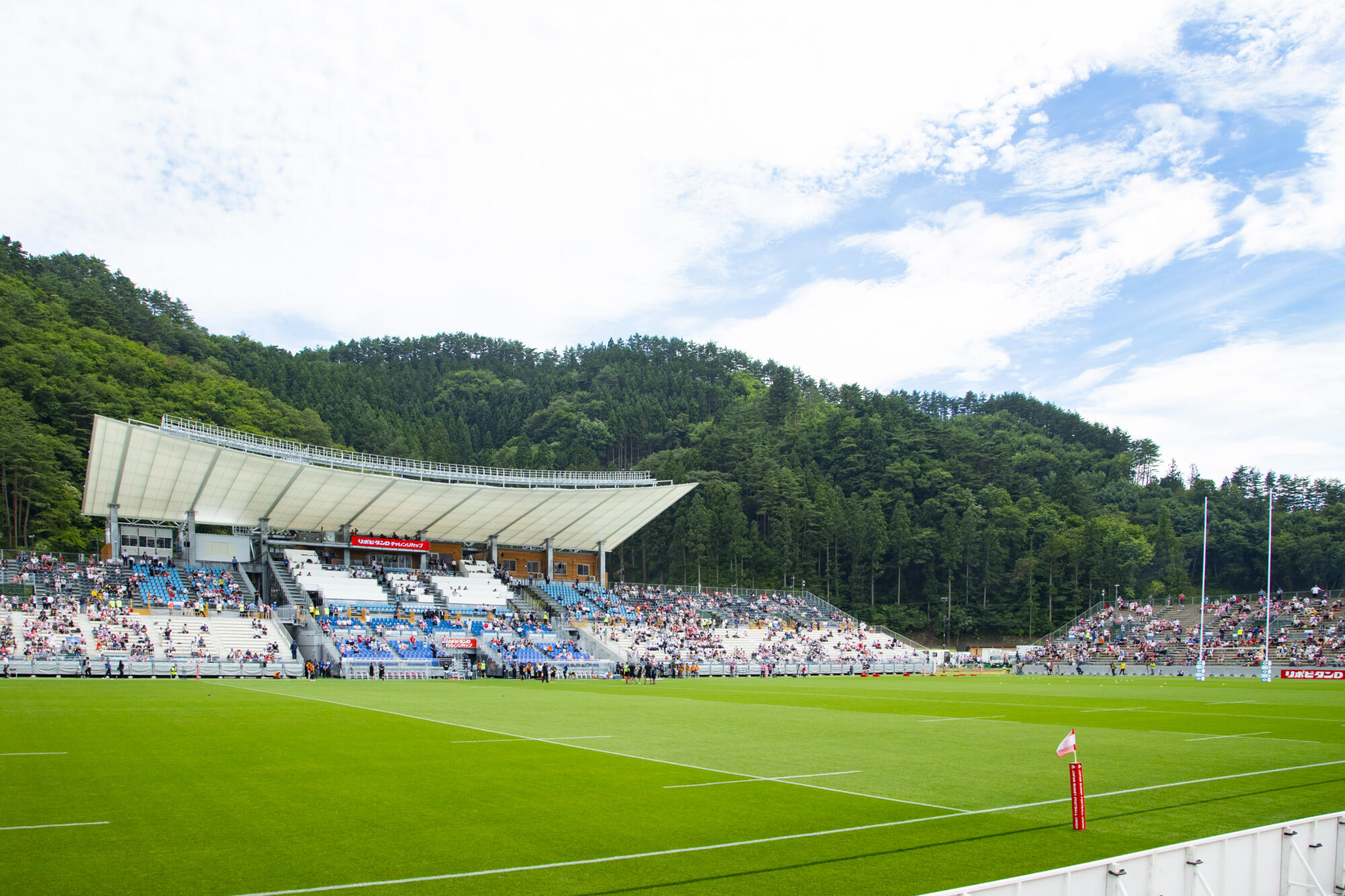

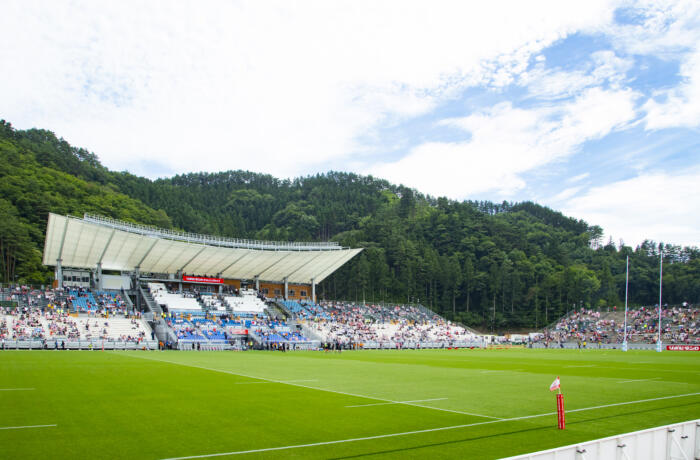

釜石鵜住居復興スタジアム（2018年納品）
- 暗渠排水管
ミツバ・ドレン

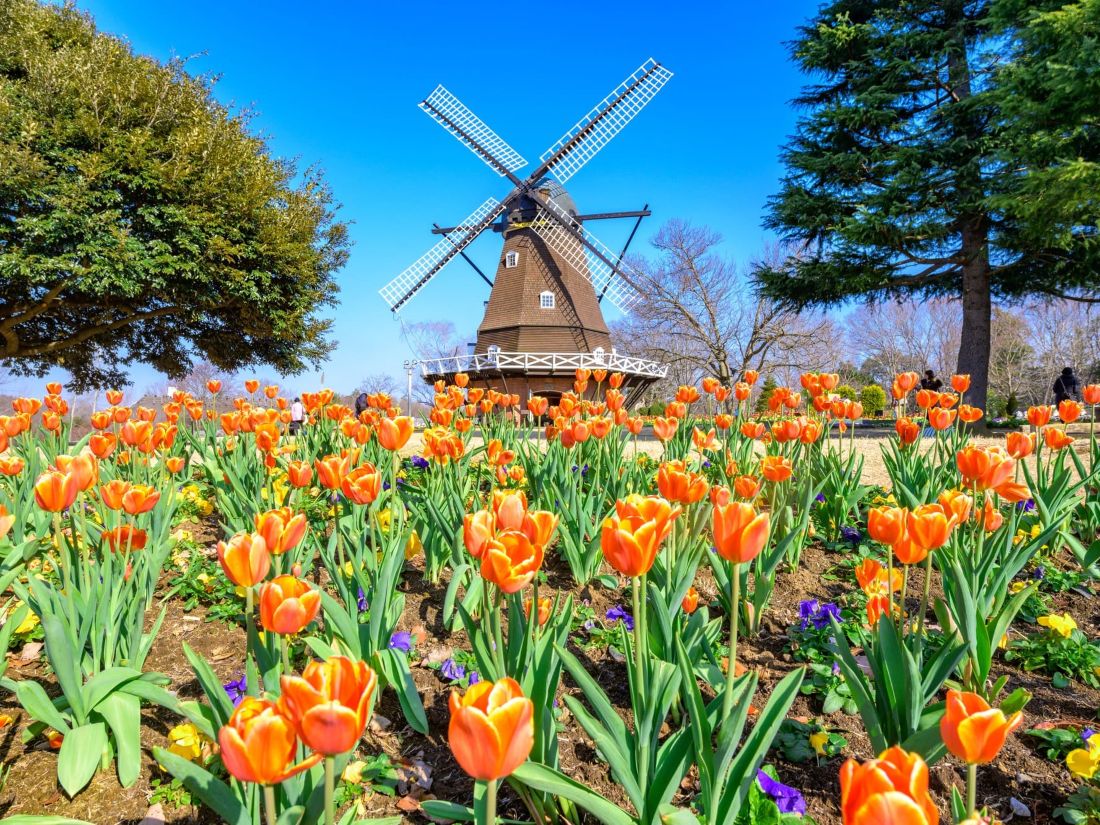

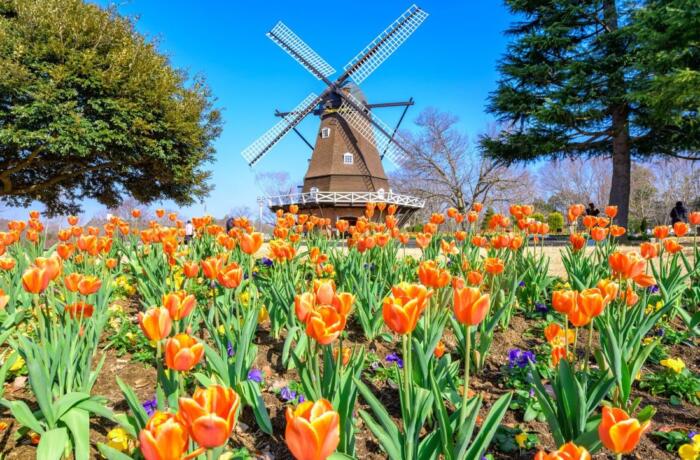

ふなばしアンデルセン公園(2017年納品)
- 暗渠排水管
ミツバ・ドレン

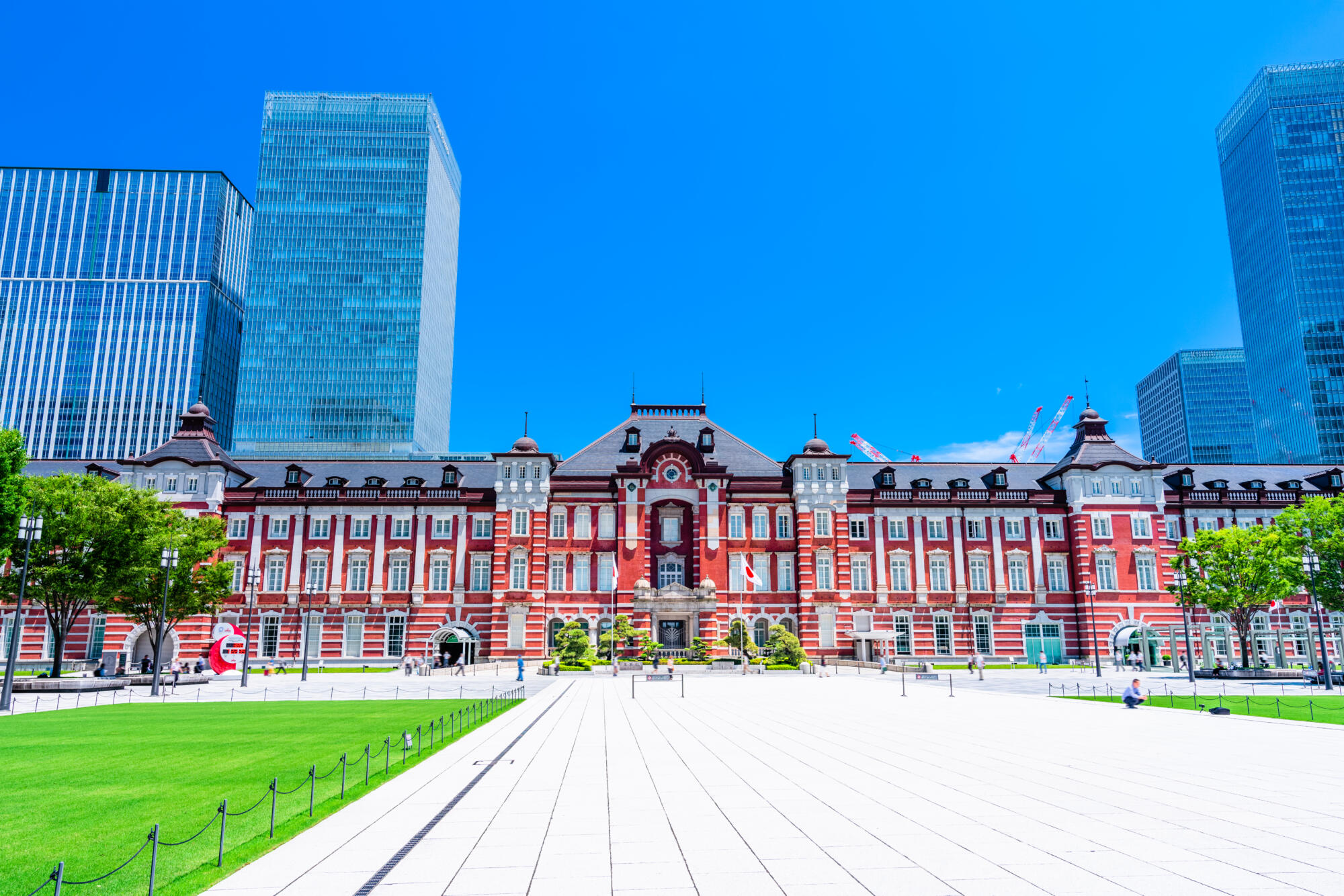

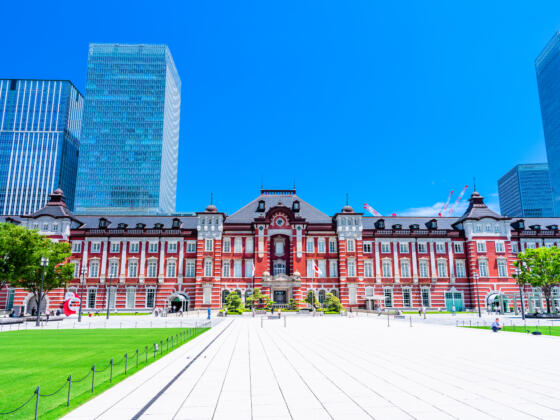

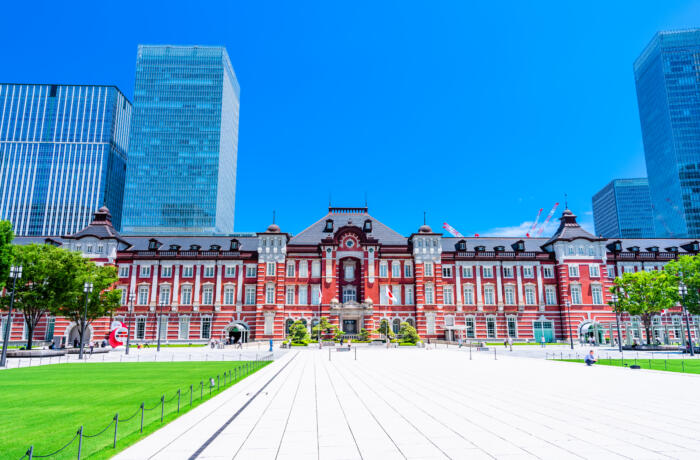

東京駅丸の内芝生広場（2017年納品）
- 暗渠排水管
ミツバ・ドレン

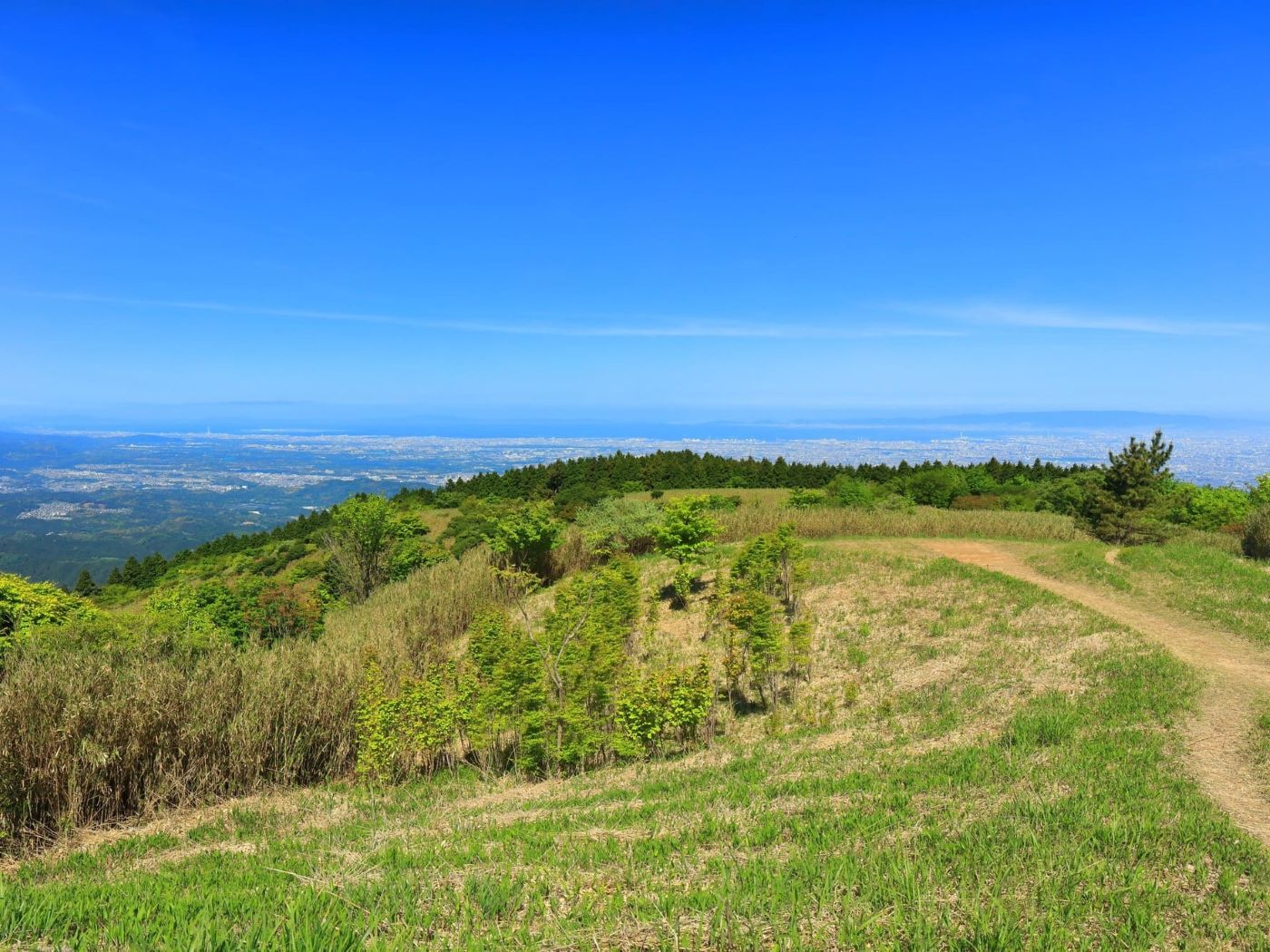

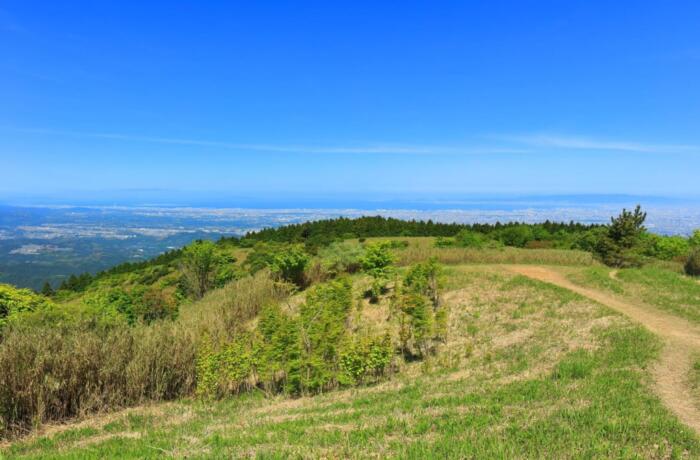

金剛山ロープウェイ(2017年納品)
- 暗渠排水管
ミツバ・ドレン

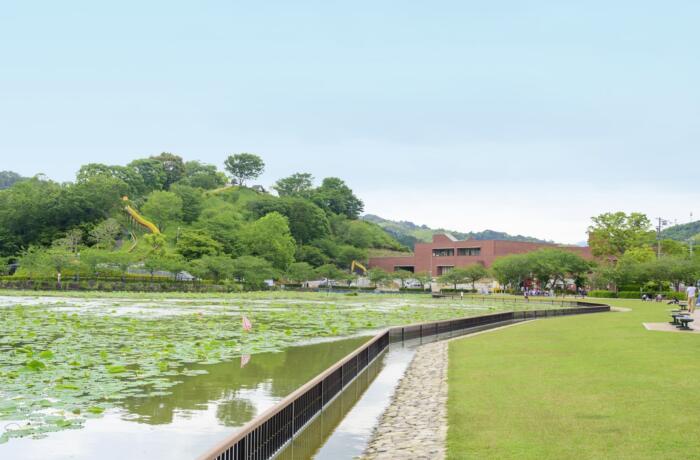

蓮華寺公園(2016年納品)
- 暗渠排水管
ミツバ・ドレン

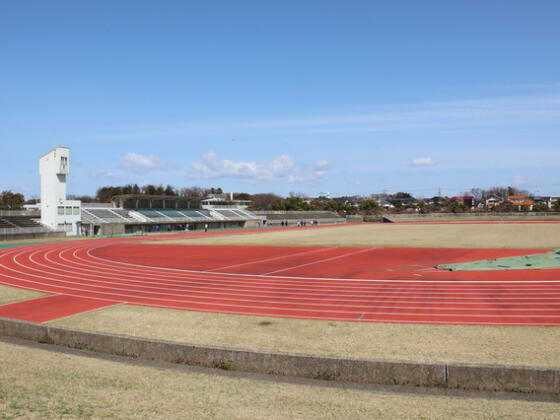

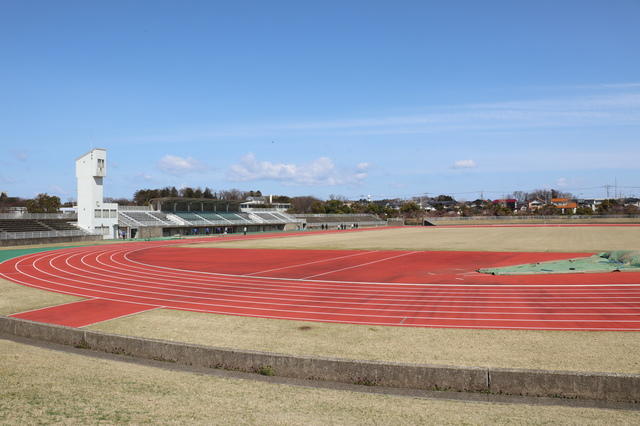

福井県営陸上競技場（2014年納品）
- 暗渠排水管
ミツバ・ドレン

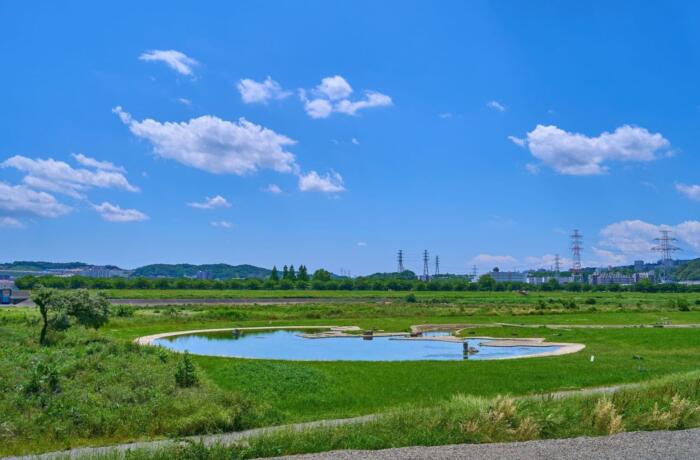

小柳緑地(2014年納品)
- 暗渠排水管
ミツバ・ドレン

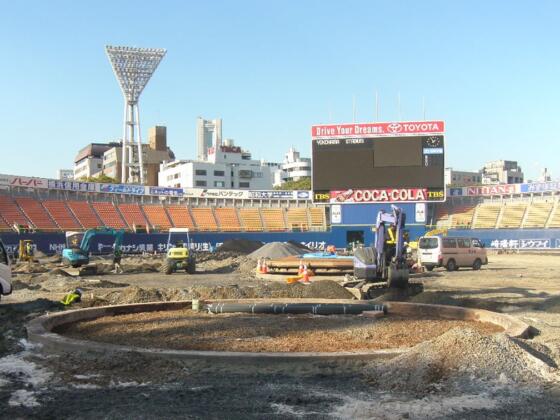

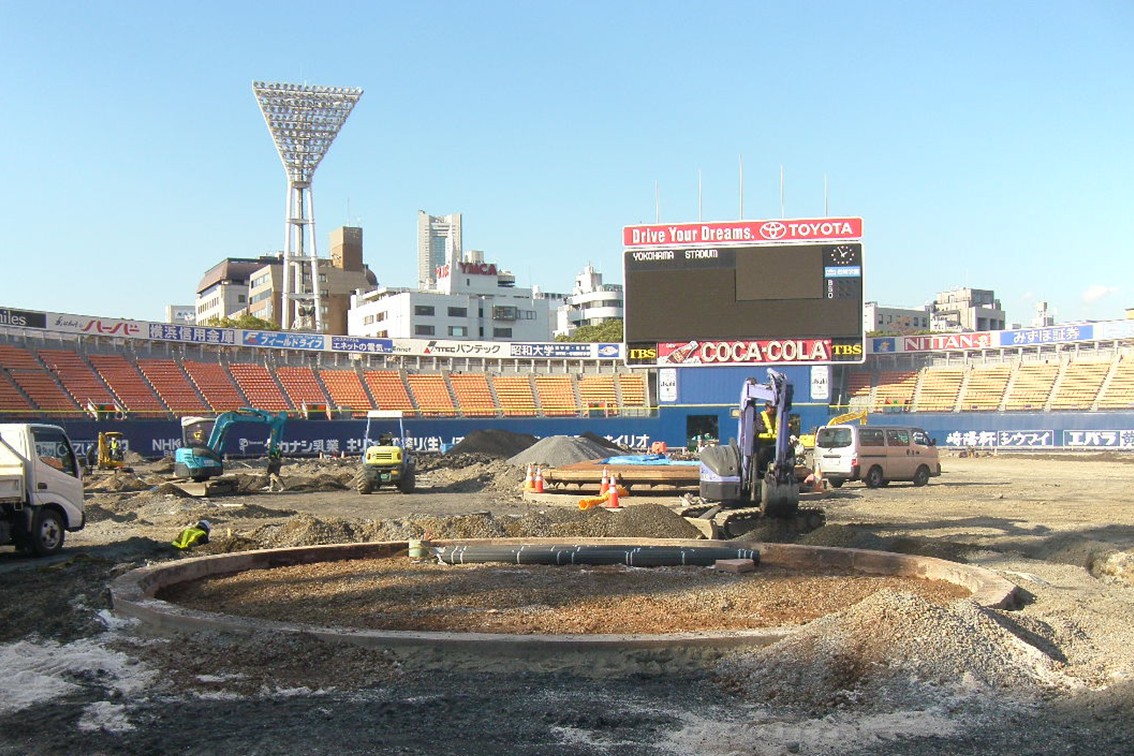

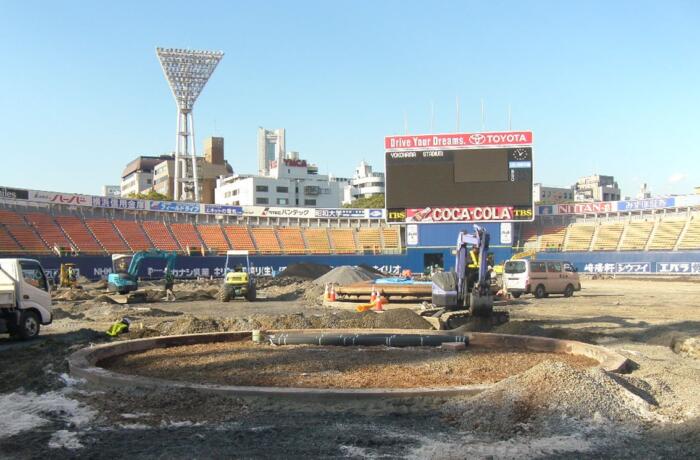

横浜スタジアム（2010年納品）
- 暗渠排水管
ミツバ・ドレン

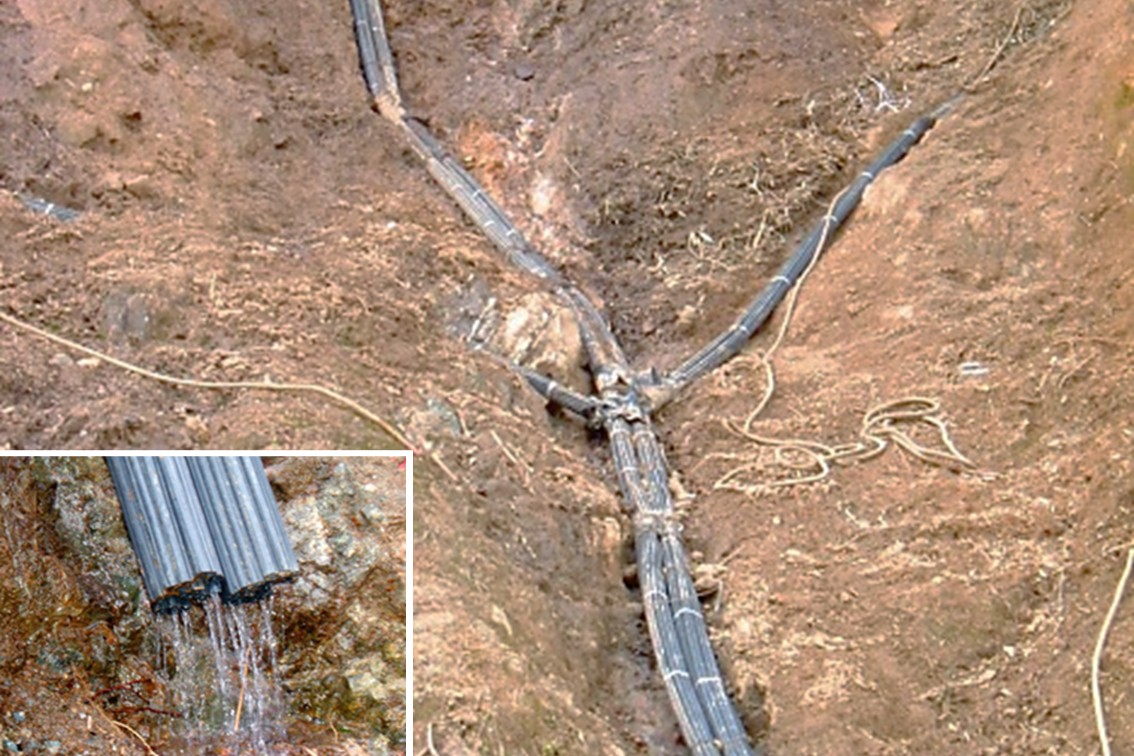

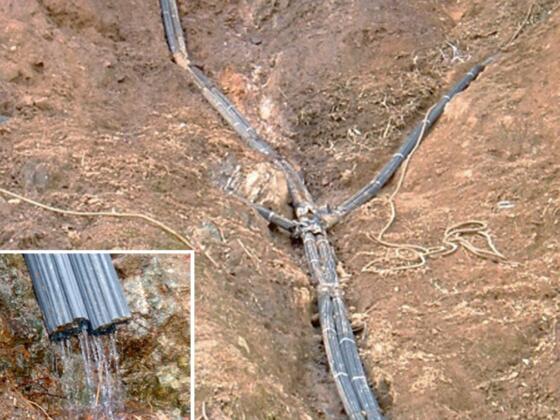

地域防災崖崩れ復旧工事（2005年納品）
- 暗渠排水管
ミツバ・ドレン

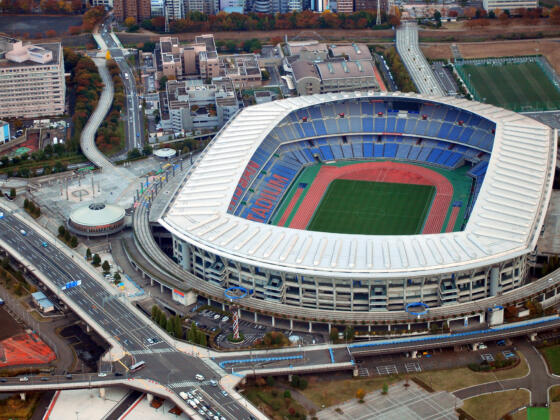

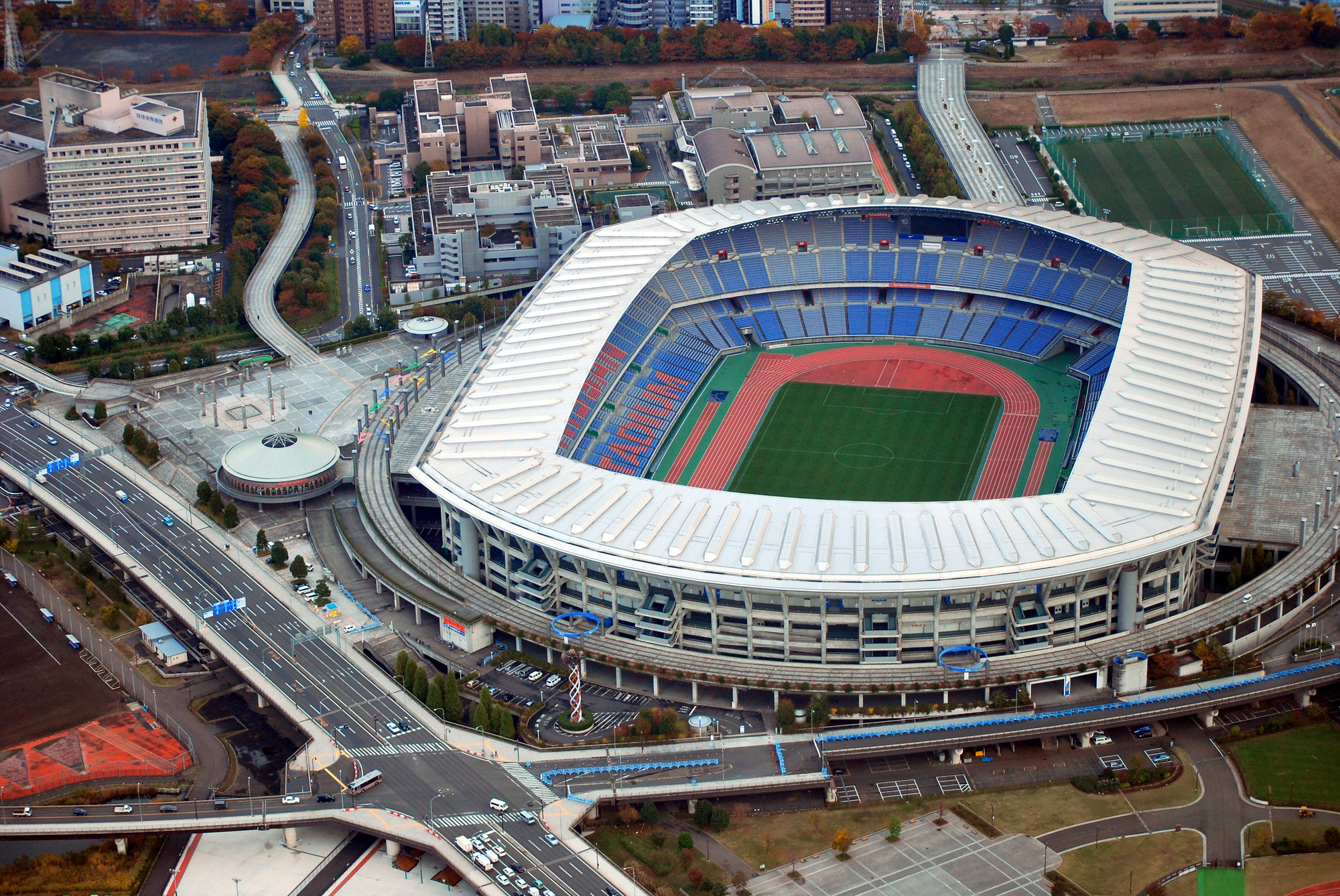

日産スタジアム（1997年納品）
- 暗渠排水管
ミツバ・ドレン

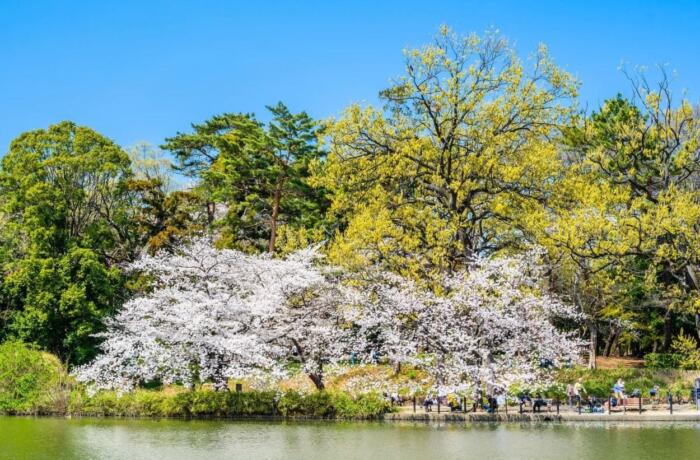

大宮公園(1996年納品)
- 暗渠排水管
ミツバ・ドレン

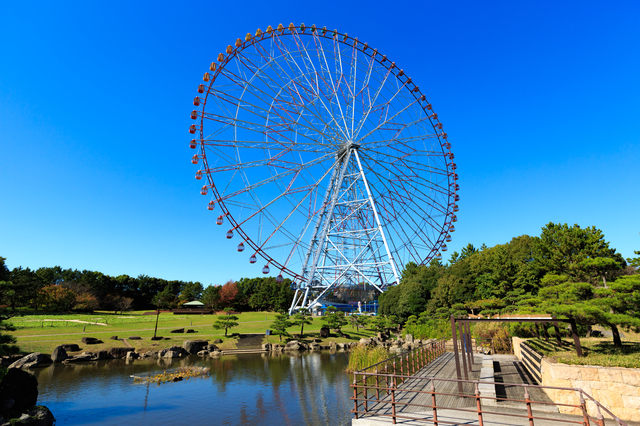

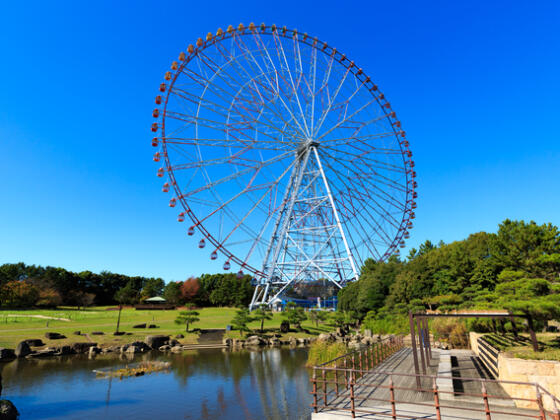

葛西臨海公園（1992年納品）
よくあるご質問
暗渠排水管
暗渠排水管メーカーがたくさんあり選ぶのに困っています。特徴は何ですか？
ミツバ・ドレンは数ある排水管の中でも集水性能が飛び抜けているため、水はけに高い効果を発揮します。
カテゴリー：
- 暗渠排水管
製品：
- ミツバ・ドレン
目詰まりしませんか？また、根詰まりしませんか？
目詰まりしにくいハニカム構造です。また、根が侵入しにくいため、生長が抑制され根詰まりすることがありません。
カテゴリー：
- 暗渠排水管
製品：
- ミツバ・ドレン
ミツバ・ドレンの埋設ピッチはどれくらいですか？
グラウンドや公園は10m、造成は20～30m、天日乾燥床は1.5～2.0mピッチを推奨しています。
カテゴリー：
- 暗渠排水管
製品：
- ミツバ・ドレン
ミツバ・ドレンの耐圧はどれくらいありますか？
地表から管上まで200mm程度確保していただければ、十分な耐圧性を発揮することができます。
カテゴリー：
- 暗渠排水管
製品：
- ミツバ・ドレン
ミツバ・ドレンを施工する際、フィルター材（砕石）は何を推奨していますか？
単粒度砕石5号20-13mmを推奨しています。クラッシャーランはゼロ粒子分が多く目詰まりの要因になるため推奨していません。
天日乾燥床では単粒度砕石6号13-5mmを推奨しています。
カテゴリー：
- 暗渠排水管
製品：
- ミツバ・ドレン
ミツバ・ドレンの接続に市販の塩ビ管用継手は使えますか？
同径の接続であれば使用できます。市販継手の場合、差し込みが浅くなるので、VU管を100mm程度切断したものを市販継手に繋げると接続しやすくなります。
なお、同径、異径問わず弊社で継手を製造していますので、ぜひお問い合わせください。
カテゴリー：
- 暗渠排水管
製品：
- ミツバ・ドレン
ミツバ・ドレンを直で繋げる場合、継手はどうしたらいいですか？
ミツバ・ドレン1本につき直継手（黒ビニルソケット）が1個付属しています。
接続方法は、ミツバ・ドレンを突き合わせて直継手をスライドさせるだけです。
カテゴリー：
- 暗渠排水管
製品：
- ミツバ・ドレン
ミツバ・ドレンを曲線に沿って（カーブ状に）施工することができますか？
Φ100の場合、半径3.0mまでであればカーブ状に施工できます。
カテゴリー：
- 暗渠排水管
製品：
- ミツバ・ドレン
ミツバ・ドレンを使用する場合、吸い出し防止材は必要ですか？
必要ありません。土中の有機物などが吸い出し防止材に付着することで目詰まりの要因になると考えています。ただし、施工中にシルト分の流入を防ぐために管上面に敷くことはあります。
カテゴリー：
- 暗渠排水管
製品：
- ミツバ・ドレン
