アーチ・ルーフィン
ARCH ROOFING
美しい仕上がりで、万一の火災時にも安心

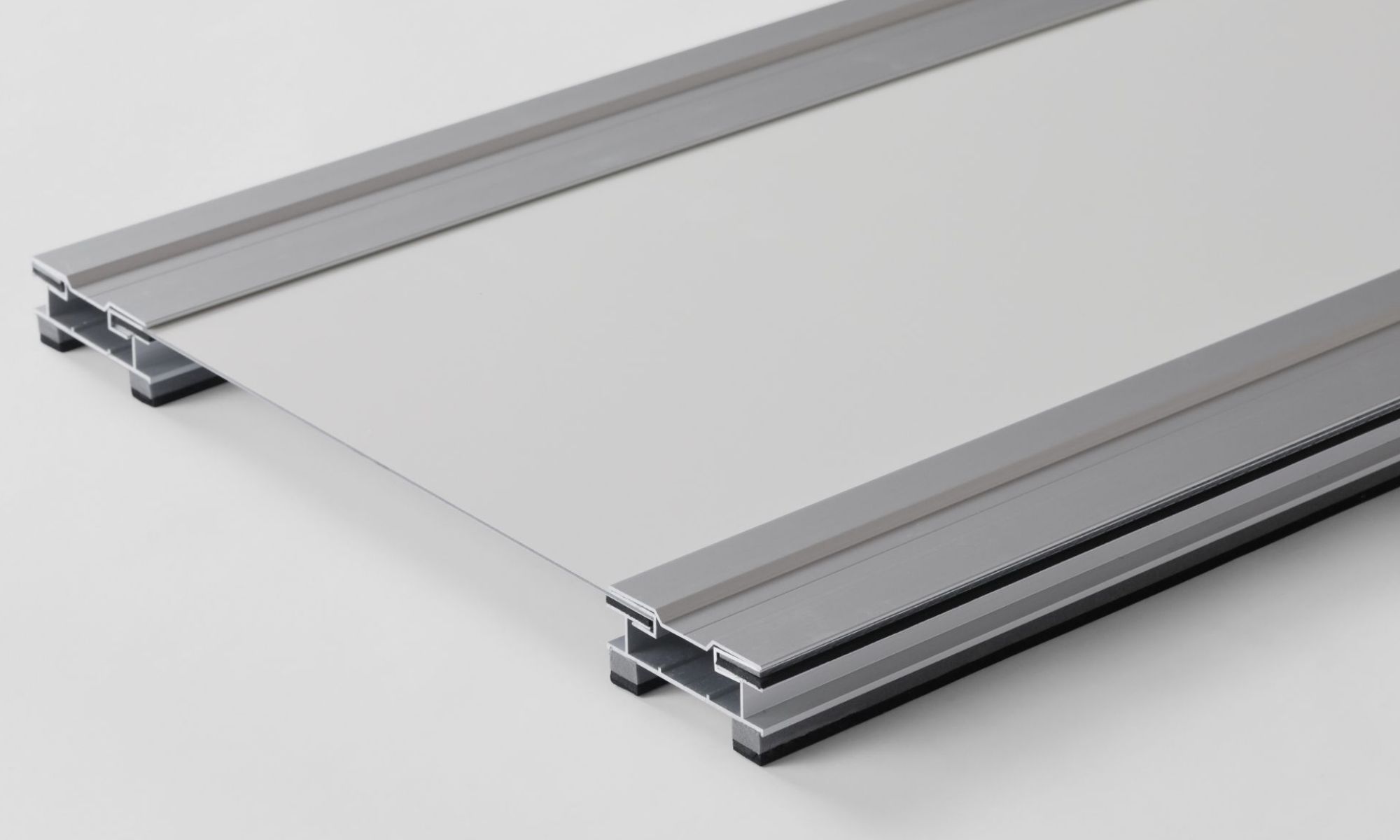

アーチ・ルーフィンは、トンネルや地下構造物などで漏水を安全に導く導水樋です。不燃性素材を採用し、火災時にも安心。高い美観性と耐久性を兼ね備え、長くきれいな状態を保ちます。
- 漏水／はく落防止材
- 線導水樋
アーチ・ルーフィン
特徴
01不燃構造で高い安全性
不燃材を使用しており、火災時にも形状を保ち、高い安全性を維持します。トンネルなど防災性が求められる現場でも安心です。
02美しい仕上がりで景観を損なわない
表面仕上げが美しく、トンネル内部の景観を損なわずに設置できます。構造物のデザイン性を高めながら漏水をコントロールします。
03軽量で施工がスムーズ
軽量で取り扱いやすく、現場での施工がスムーズに行えます。取付け作業の効率化と施工品質の安定に貢献します。
04高い耐衝撃性と耐久性能
耐衝撃性に優れており、長期間にわたって安定した性能を発揮します。過酷な環境でも性能劣化が少なく、長寿命です。
05メンテナンスが容易な構造
取外し可能な樋構造により、点検や清掃などのメンテナンスが容易です。長期的な維持管理コストを抑えられます。
仕様

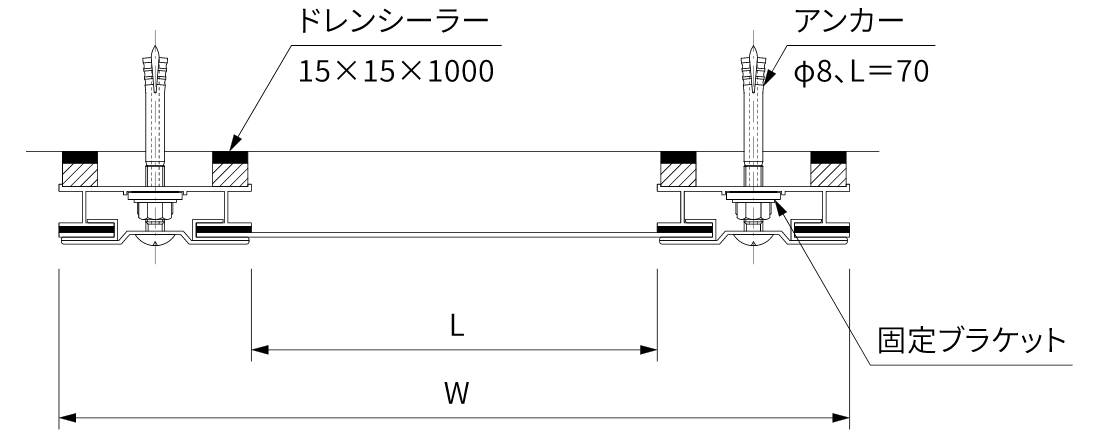

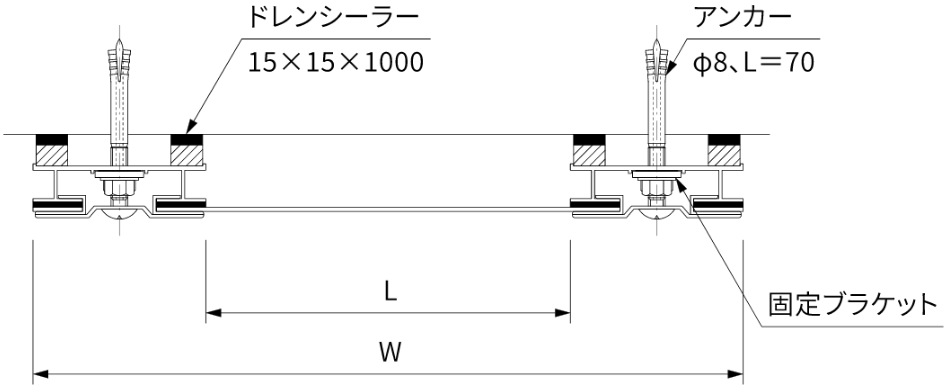

標準寸法
| 型式 | 導水幅L（mm） | 総幅W（mm） | 定尺 |
|---|---|---|---|
| AD027 | 188 | 352 | 3.0m |
| AD035 | 268 | 432 | |
| AD050 | 418 | 582 | |
| AD100 | 918 | 1082 | 2.0m |
| 特注寸法の製作にも対応いたします。 | |||
主な種類
| 種類 | 特徴 | 主な用途 |
|---|---|---|
| 標準タイプ | 一般的なトンネルや地下構造物に対応した標準仕様です。 | トンネル、地下道など |
| 耐寒タイプ | 漏水の凍結を防止する構造で、寒冷地での使用に適しています。 | 北海道・東北など |
| 勾配タイプ | 設置面が水平で導水勾配が取れない天井部などにも設置できる設計です。 | カルバートボックス、地下道など |
施工事例
- 漏水／はく落防止材
- 線導水樋
アーチ・ルーフィン
香林坊地下道
よくあるご質問
線導水樋
導水樋工法で使用するシーリング材は何が良いですか？
1成分形シリコーン系のクリア色を推奨しています。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
アンカーの埋込深さはどれくらい必要ですか？
M8アンカーの場合、埋込深さ35mm以上となります。
ただし、設計者の判断に従って施工してください。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
導水樋はどれくらいのピッチでアンカーを打設しますか？
縦方向に設置する場合は、500mm以内のピッチで打設してください。
横方向に設置する場合は、250mm以内のピッチで打設してください。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
広範囲にわたって漏水が発生しています。どの材料を使用すればよいですか？
アーチ・ドレン面導水、アーチ・ルーフィン面導水を使用することで広範囲の対策が可能です。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
火災が心配です。問題ありませんか？
アーチ・ドレンは難燃性素材を使用しています。
また、アーチ・ルーフィンは不燃性素材を使用しています。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
