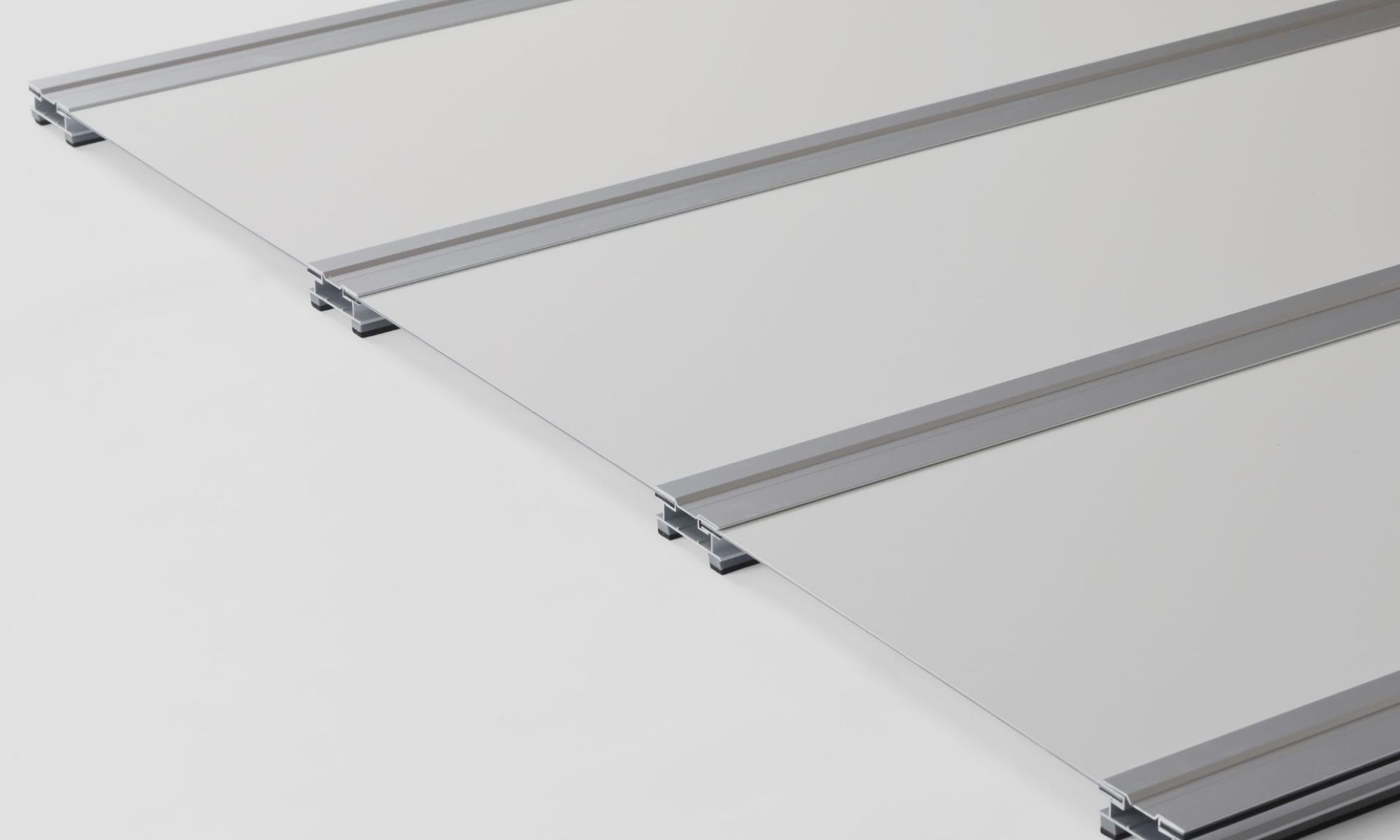

アーチ・ルーフィン面導水
ARCH ROOFING, SURFACE DRAIN
不燃構造で、広い面からの漏水をコントロール
アーチ・ルーフィン面導水は、トンネルや地下構造物の広い面から発生する漏水を効率的に防ぐ導水樋です。不燃材を採用し、美しい仕上がりと高い安全性を両立。点検や清掃がしやすい構造で、長期間にわたり安定した性能を発揮します。
- 漏水／はく落防止材
- 面導水樋
アーチ・ルーフィン面導水
特徴
01不燃構造で高い安全性を確保
トンネルや地下構造物の広い面からの漏水対策に使用される、不燃材を採用した導水樋です。火災時にも高い安全性を維持します。
02軽量・高剛性で施工がスムーズ
軽量で高剛性な構造により、施工時の取り扱いやすさと平面性を確保しています。施工精度と効率を両立します。
03優れた耐久性と美しい仕上がり
高い耐水性・耐衝撃性・耐候性を備え、表面仕上げが美しく、長期間にわたって美観を維持します。構造物の景観性を高めます。
04メンテナンスが容易な構造
取外し可能な構造により、点検や清掃などのメンテナンスが容易です。維持管理の手間を軽減し、長期的な安定性能を確保します。
05広範囲の漏水に柔軟対応
広い面からの漏水を効率的に防ぐ構造で、さまざまな環境条件や設置場所に柔軟に対応します。トンネル・地下空間など幅広く適用可能です。

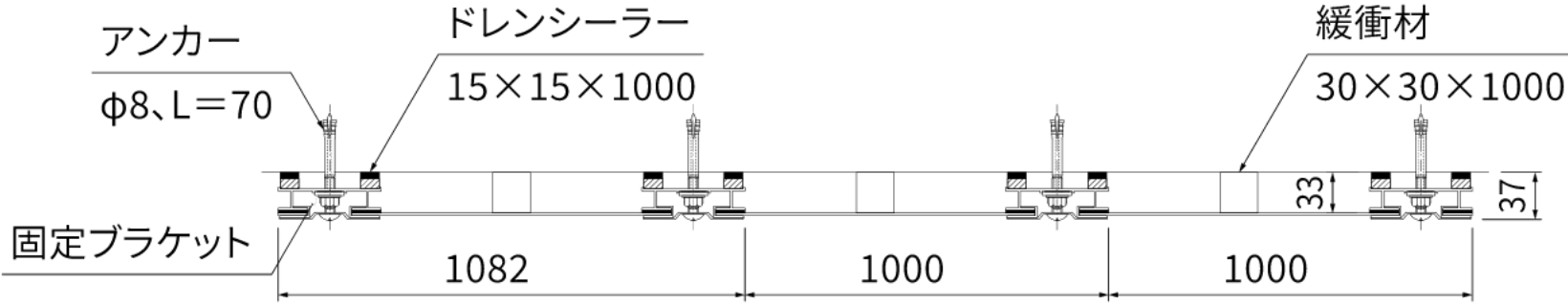

仕様
主な種類
| 種類 | 特徴 | 主な用途 |
|---|---|---|
| 標準タイプ | 一般的なトンネルや地下構造物に対応した標準仕様です。 | トンネル、地下道など |
| 耐寒タイプ | 漏水の凍結を防止する構造で、寒冷地での使用に適しています。 | 北海道・東北など |
| 勾配タイプ | 設置面が水平で導水勾配が取れない天井部などにも設置できる設計です。 | カルバートボックス、地下道など |
施工事例
- 漏水／はく落防止材
- 面導水樋
アーチ・ルーフィン面導水
SL漏水対策
- 漏水／はく落防止材
- 面導水樋
アーチ・ルーフィン面導水
アーチ・ルーフィン面導水
よくあるご質問
面導水樋
導水樋工法で使用するシーリング材は何が良いですか？
1成分形シリコーン系のクリア色を推奨しています。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
アンカーの埋込深さはどれくらい必要ですか？
M8アンカーの場合、埋込深さ35mm以上となります。
ただし、設計者の判断に従って施工してください。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
導水樋はどれくらいのピッチでアンカーを打設しますか？
縦方向に設置する場合は、500mm以内のピッチで打設してください。
横方向に設置する場合は、250mm以内のピッチで打設してください。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
広範囲にわたって漏水が発生しています。どの材料を使用すればよいですか？
アーチ・ドレン面導水、アーチ・ルーフィン面導水を使用することで広範囲の対策が可能です。
カテゴリー：
- 漏水／はく落防止材
製品：
- 全般
火災が心配です。問題ありませんか？
アーチ・ドレンは難燃性素材を使用しています。
また、アーチ・ルーフィンは不燃性素材を使用しています。
